当前位置:首页 > 智能电磁流量计

品牌:德克森

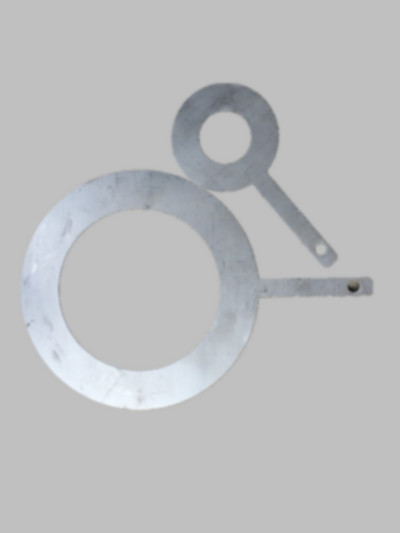

名称:电磁流量计接地环;304;316L;钛合金;钽材质;哈C;哈B;按要求加工

简介:

适用于PVC/PE管道;接地环通过接地电极直接与介质接触,再通过接地环与仪表法兰接地,以达到与地等电位,以消除干扰。

  • 电磁流量计接地环选型说明:
    电磁流量计的测量精度及稳定性与电磁流量计的外壳是否接地是直接关联的,我们都知道要保证电磁流量计的测量精度及稳定性就必须保证电磁流量计的接地导线不传递任何干扰电压,可见电磁流量计的接地环不可以和其他设备连接在同一接地线上,电磁流量计在出厂时转换器的输出部分接地线是设置好的,按要求操作接地便可。由于传感器和金属管道是相连的,金属管道的介质和大地已有良好的电气连接,故除了对接地有更高的要求或者工作的环境周围有较强的电磁干扰需要独自设置接地线外,传感器可以不另外加装接地线。

    电磁流量计在使用的过程中遇到管道存散电流干扰时,唯有良好的接地保护才可以使电磁流量计准确的测量。电磁流量计的接地环不接地并不影响其准确测量,倘若环境条件改变,便会使电磁流量计不能准确稳定的工作。故我们在安装电磁流量计时应该做好传感器的保护,让电磁流量计在一个良好的工作环境中工作。电磁流量计的接地方式有很多,比如说为保护内衬不受损伤,用四氟衬里的传感器可以把接地环用螺钉固定在法兰上,而有的却可以接在传感器脖颈法兰上用导线将其与大地连接。
    注意事项:
    1.电磁流量计安装在有绝缘涂料,塑料管道上或涂有油漆的管道上时,为使管内的被测介质与大地短路,具有零电位,传感器的两端必须要安装接地线,否则电磁流量计无法正常工作。
    2.电磁流量计必须要选用不锈钢材料做接地环。
    3.电磁流量计的接地环不可同其它设备的接地连接在一起,即接地点必须是一个独立的接受点,接地电阻应小于10Ω。

    电磁流量计接地的原因:
    电磁流量计内的测量电极处于一个直流或交流电场内,如果其环境不能有效地被屏蔽于一个无干扰的条件下,对测量有严重干扰。
    传感器外壳接地与否,直接关系到测量的精度和稳定性,接地导线必须不传任何干扰电压,因此电磁流量计要求有非常可靠的接地,要做好接地屏蔽,否则就会产生干扰电流。

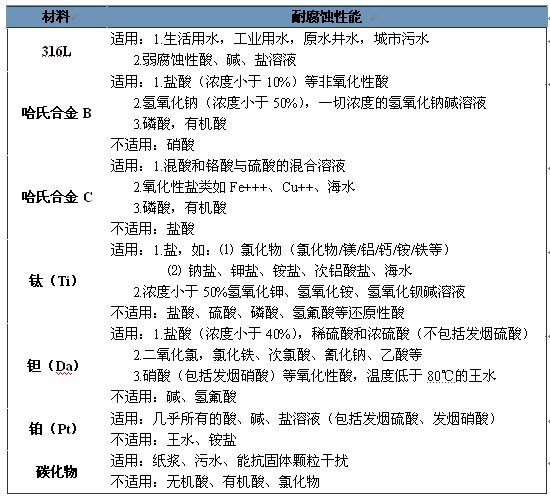

    然而电磁流量计接地的好处:若连接污水流量计的管道是(相对于被测介质)绝缘性的则要用接地环,它的材质应根据被测介质的腐蚀性选用。如果是聚四氟乙烯的传感器,为了保护聚四氟乙烯的翻边不受损伤,要选用接地环。




  •
  •
  •
