品牌:德克森仪表

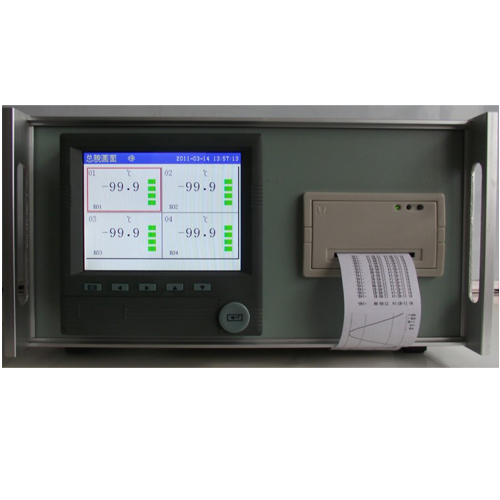

名称:DKS-RJK31记录、打印一体无纸记录仪

简介:

该无纸记录仪是与微型打印机组合一体而成,界面友好,操作方便。适合现场打印的需求,满足客户既记录有打印的要求,适应各种复杂的工况。也可以拷出数据到电脑上查看,该记录仪无笔、无纸记录,日常维护工作量非常小,运行费用低;该记录仪采用进口5.6 英寸320*240点阵TFT高亮度图形液晶显示屏,具有画面清晰、性能稳定、色彩绚丽、视角宽,使用寿命长等特点;


  • DKS-RJK31记录、打印一体无纸记录仪特点:

    1、无笔、无纸记录,日常维护工作量非常小

    2、采用进口TFT 5.7 英寸320*240点阵图形液晶显示屏,高亮度LED背光

    3、 采用高速、高性能32位ARM微处理器,画面响应时间小于0.5秒,可同时实现16路信号采集、记录、显示和12路报警

    4、采用256M 大容量的FLASH闪存芯片存贮历史数据,掉电永不丢失数据;

    5全隔离多种输入,可同时输入多种信号,无需更换模块

    6、显示工程量数据的数值范围更宽,可显示4 位数值:-999~9999;

    7、可以组态显示:工程位号、工程单位、流量累积

    8、支持剪贴板,可以进行参数的复制和粘贴功能

    9、可支持12路继3A电器输出,屏幕可具备闪光报警显示,同时可设置各通道报警的下下限、下限、上限、上上限值;

    10、16路温压补偿,支持补偿信号输入、常数可选,可提供过热蒸汽,饱和蒸汽、压力补偿等多种补偿模型

    11、支持外接微型打印机,手动打印数据、曲线,支持用户现场打印

     12、可提供标准USB 接口,支持USB 1.1 、2.0 优盘,

    13、电可提供标准串行通讯接口: RS485 和 RS232C , 可支持Modbus RTU协议;

    14、采用新型开关电源,在交流电源85VAC~264VAC、47~63HZ范围内可正常工作

    15、可提供16组变送器+24VDC(≤40mA)隔离配电

    16、仪表集成硬件实时时钟,掉电情况下时钟也能准确运行

    17、全铝密封外壳及内部屏蔽板,可在恶劣的环境中正常工作。

  • 屏幕: 5.7 英寸TFT真彩色图形液晶显示屏或蓝色LED显示屏、320*240点阵、LED背光;

    精度: 实时显示:±0.2% F.S.

    曲线显示:±0.5% F.S.

    追忆精度:±0.2% F.S.

    (注:热电偶应去掉冷端误差;)

    输入规格:全隔离多种输入,116通道信号输入,通道间全隔离,隔离电压大于1000V

    隔离阻抗: 20MΩ @ 1000V

    记录容量: 64/128/192/248MBFLASH容量可选择);

    电压输入:0-5V1-5V0-20mV0-100mV >1MΩ);

    电流输入:0-10mA4-20mA(阻抗250Ω);

    热电阻: PT100Cu50(要求三线电阻平衡,引线电阻<10Ω);

    热电偶: SBKTEJF2

    其它输入信号或分度号需在订货时说明;

    隔离配电输出: 变送器配电+24VDC,槜多16路隔离配电,配电≤30mA/路;

    模拟量变送输出:4-20mA;负载能力750Ω(槜大);

    继电器报警输出:12路继电器触点输出,触点容量3A@220VAC/1A@30VDC,可组态上上限、上限、下限、下下限报警;

    补偿方式:

    一般气体--温度、压力补偿测量体积流量;

    过热蒸汽--温度、压力补偿,查表得到工矿密度代入公式计算,求得质量流量;

        饱和蒸汽--只进行压力补偿,查表得到工矿密度代入公式计算,求得质量流量;

    天然气--温度、压力补偿测量体积流量;

    补偿范围:

    蒸汽--压力 0.1-4.5MPa,温度 100-500℃,密度 0.1-100Kg/m3;一般气体--压力 0-60Mpa,温度 -100-500℃,

    累积范围: 0999999999999

    通讯、打印:通讯接口----RS232CRS485,波特率----12002400960019200),打印接口----RS232C直接连接微型打印机;

    记录间隔:1秒至240秒,共分11档:1/2/4/8/12/24/36/60/120/180/240秒可选;

    记录时间:记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关,计算公式如下:


    数据备份和转存: 1G2G4G及其它可以兼容的U盘;

    热电偶冷端补偿误差: ±1℃ ;

    断电保护: 内置FLASH存储器保护参数和历史数据,断电后可永久保存;

    集成硬件时钟:掉电后也能准确运行;

    时钟误差: ±1 /月;

    供电电源: 85VAC-264VAC4763HZ

    环境温度: 050℃、避免日光直晒;

    环境湿度: 085%R.H

    净重:≤3.0Kg

    微型打印机参数

    打印方式

    针式打印方式

    外形尺寸(WxHxD mm)

    112.6mmx66.6mmx73mm

    安装尺寸(WxH mm)

    103mmx57mm

    嵌入深度

    65mm

    纸的规格

    普通纸

    接口

    串口(RS-232C )

    输入电源

    DC 5V ,1.5A

    操作温度

    0°C ~ 50°C

    存储温度

    -20°C ~ 60°C

    操作湿度

    10% ~ 85%

    存储湿度

    10% ~ 90%
