电磁流量计正确选择管道安装位置
更新时间:2019-3-8 9:07:26 浏览:362 关闭窗口 打印此页
 电磁流量计为了正确地测量,在选择管道上位置时应注意:
1.电磁流量计传感器可在垂直管道上安装,也可在水平或倾斜管道上安装,但要求二电极的中心连线处于水平状态。
2.介质在安装位置应该保证满管流动,避免不满管及气体附着在电极上。
3.对于固液两相流体,最好采用垂直安装,使被传感器衬里磨损均匀,延长使用寿命。

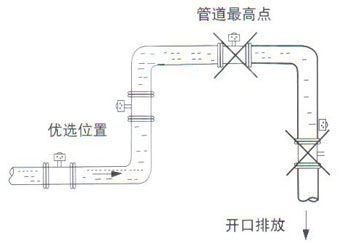

4.电磁流量计安装位置介质不满管时,可采取抬高流量管后端管路的方法,使其满管,严禁在管道最高点和出水口安装流量计。(见图)

5.修改管道的安装方法:
    当介质流速达不到要求时,应当选用较小口径的流量计,这时应使用异径锥形管或修改部分管道,使其与传感器同口径,但前后直管段至少须满足;前直管段≥5DN,后直管段≥2DN(DN为管径)
(6)电磁流量计前后直管段长度为:前≥5DN,后端≥2DN。
