电磁流量计表头接线介绍
Updated:2019-3-2 9:47:36 Browse:1802 Close window Print this page
 德克森仪表厂家讲解电磁流量计表头接线:
普通状况下我们都是谈电磁流量计装置及运用请求,很少留意的流量计的衔接电线电缆特性及衔接请求,其真实流量计的运用过程中,衔接电线电缆是十分重要的。下德克森仪表(淮安)有限公司就电磁流量计衔接线请求作细致引见。

电磁流量计信号线标示如下:
二芯线(接励磁输出):红色线接COIL1/黑色线接COIL2
三芯带屏蔽线:红色10芯线接“SIGA”/白色13芯线接“SIGB”/屏蔽线接“GND”
流量信号线

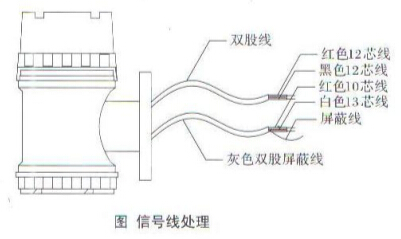

转换器与传感器配套运用时,对被测流体电导率大于50µS/cm的状况,流量信号传输电缆能够运用型号为RVVPB2*0.12*280mm2的聚氯乙烯护套金属网屏蔽信号电缆。运用长度应不大于100mm。信号线与传感器配套出厂。信号线的处置可按图停止。
励磁电流线
励磁电流线可采用二芯绝缘橡皮软电缆线,倡议型号为PVVP2*1.12*250mm2。励磁电流线的长度与信号线长度分歧。
输出与信号线
一切输出与电源线由客户依据实践状况自备。但请留意满足负载电流的请求。
脉冲电流输出、报警电流输出外接供电电源盒负载见图。运用理性负载时应如图加续流二极管。
接地线衔接
转换器壳体接地端子应采用不小于1.6mm2接地铜线接大地。从转换器壳体到大地的接地电阻应小于10Ω。
