多功能校验仪VICTOR 25_报价_询价_价格_选型_生产厂家_说明书

品牌：VICTOR

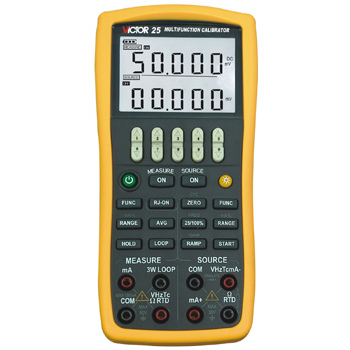

名称：多功能校验仪VICTOR 25

简介：

测量和输出的基本精度达0.02%，测量显示为5位，输出显示为6位显示位数：5 1/2位

产品特点
技术参数
订购选型
资料下载

多功能校验仪VICTOR 25基本特点：
1、 VICTOR 25为多功能、高精度、高稳定、容易使用携带的手持式现场过程校验器，它提供强大的功能可测量、输出和校准几乎所有过程参数

2、测量和输出的基本精度达0.02%，测量显示为5位，输出显示为6位

3、测量功能：直流电压、直流电流、欧姆、频率、热电偶、热电阻、开关量测量测量值的显示保持及平均值处理、内部提供24V回路电源

4、输出功能：直流电压、直流电流、欧姆、模拟变送器、热电偶、热电阻、频率、脉冲、开关量、压力、内部提供24V回路电源

5、测量和输出为两个相互独立的通道，允许同时实时地测量和输出过程信号；多重数据显示，可同时显示输入测量值和输出设定置

6、内部提供24 V回路电源给变送器供电，并同时进行毫安测量

7、可进行二线制、三线制的欧姆和热电阻测量

8、快速响应的开关测试允许捕获开关动作时的过程参数

9、直流电流输出时，可提供25%和100%的手动步进、自动步进及自动斜坡的输出功能

10、可配备APM系列的32个不同压力量程的压力模块，压力测量范围从2.49KPa到70MPa，可显示5位数压力测量值，基本精度达0.025%

11、采用面板校准技术，无需打开机壳便可进行校准

测量基本技术指标 [ 适用于校准后一年内、23℃±5℃、0～70%RH、精度=±（%读数+LSD）]

测量功能	量程	测量范围	分辨力	精度	备注
直流电压DCV	50mV	-5.000mV～55.000mV	1μV	0.02%+10	输入阻抗：约100MΩ
	500mV	-10.00mV～550.00mV	10μV	0.02%+2	输入阻抗：约100MΩ
	5V	-0.1000V～5.5000V	0.1mV	0.02%+5	输入阻抗：约1MΩ
	50V	0.00V～55.00V	10mV	0.03%+5	输入阻抗：约1MΩ
直流电流DCmA	50mA	-5.000mA～55.000mA	1μA	0.02%+2	输入阻抗：约10Ω
欧姆OHM	500Ω 约1mA激励	0.00Ω～550.00Ω	0.01Ω	0.02%+0.1Ω	开路电压：约2.5V 二线、三线欧姆测量精度中不包含引线电阻
欧姆OHM	5KΩ 约0.1mA激励	0.0000 KΩ～5.5000KΩ	0.1Ω	0.02%+0.5Ω	开路电压：约2.5V 二线、三线欧姆测量精度中不包含引线电阻
频率FREQ	500Hz	3Hz～500.00Hz	0.1Hz	±2个字	输入阻抗：100 kΩ 或更大方波至少1Vp-p 50%占空比
	5KHz	3KHz～5.0000KHz	1Hz
	50KHz	3KHz～50.000KHz	0. 1KHz
热电偶TC	R	-40°C～1760°C	1°C	-40～500℃: 1.8℃ 500～1760℃: 1.5℃	采用ITS-90温标精度中不包含冷端补偿的误差
	S	-20°C～1760°C	1°C	-40～500℃: 1.8℃ 500～1760℃: 1.5℃
	K	-200°C～950°C	0.1°C	-200～0℃: 1.2℃ 0～1370℃: 0.8℃
	E	-200°C～500°C		-200℃～0℃: 0.9℃ 0～1000℃: 1.5℃
	J	-200°C～700°C		-200～0℃: 1.0℃ 0～1200℃: 0.7℃
	T	-200°C～400°C		-200～0℃: 1.0℃ 0～400℃: 0.7℃
	N	-200°C～1000°C		-200～0℃: 1.5℃ 0～1300℃: 0.9℃
	B	400°C～1800°C	1°C	400～800℃: 2.2℃ 800～1000℃: 1.8℃ 1000～1800℃ : 1.4℃
热电阻RTD	PT100	-200°C～700°C	0.1°C	-200～0℃: 0.5℃ 0～400℃: 0.7℃ 400～850℃: 0.8℃	Pt100-385温标精度中不包含引线电阻
	PT1000	-200°C～630°C		-200～100℃: 0.22℃ 100～300℃: 0.3℃ 300～630℃: 0.4℃
	Cu50	-50°C～150°C		-50～0℃: 0.5℃ 0～150℃: 0.7℃
开关量测量	约1mA激励	CLOSE / OPEN
通断检测	500Ω 约1mA激励	≤50Ω 发声	0.01Ω

输出基本技术指标

功能	量程	设定范围	分辨力	精度	备注
直流电压 DCV	100mV	-10.000mV～110.000mV	1μV	0.02%+10	——
	1V	-0.10000V～1.10000V	10μV	0.02%+10	最大输出电流5mA 输出电阻≤0.1Ω
	10V	-1.0000V～11.0000V	0.1mV	0.02%+10	最大输出电流5mA 输出电阻≤0.1Ω
直流电流 DCmA	20mA	0.000mA～22.000mA	1μA	0.02%+10	内部供电24V 在20 mA时1KΩ电阻
模拟变送器 XMT	-20mA	-0.000 mA～-22.000mA	1μA	0.02%+10	外部供电5～28V 在20 mA时1KΩ电阻
欧姆 OHM	400Ω	0.00Ω～400.00Ω	0.01Ω	0.02%+0.1Ω	±0.1~3mA激励电流精度中不包含引线电阻
	4KΩ	0.0000 KΩ～4.0000 KΩ	0.1Ω	0.05%+1Ω	±0.05 ~0.3mA激励电流精度中不包含引线电阻
	40KΩ	0.000 KΩ～40.000 KΩ	1Ω	0.1%+10Ω	±0.01 ~0.03mA激励电流精度中不包含引线电阻
热电偶 TC	R	-40°C～1760°C	1°C	-40～100℃ : 1.5℃ 100～1760℃: 1.2℃	采用ITS-90温标精度中不包含冷端补偿的误差
	S	-20°C～1760°C	1°C	-20～100℃ : 1.5℃ 100～1760℃: 1.2℃
	K	-200.0°C～1370.0°C	0.1°C	-200～-100 : 0.6℃ -100～400℃: 0.5℃ 400～1200℃: 0.7℃ 1200～1370 : 0.9℃
	E	-200.0°C～1000.0°C		-200～-100 : 0.6℃ -100～600℃: 0.5℃ 600～1000℃: 0.4℃
	J	-200.0°C～1200.0°C		-200～-100 : 0.6℃ -100～800℃: 0.5℃ 800～1200℃: 0.7℃
	T	-200.0°C～400.0°C		-200～400℃: 0.6℃
	N	-200.0°C～1300.0°C		-200～-100℃: 1.0℃ -100～900℃: 0.7℃ 900～1300℃: 0.8℃
	B	400°C～1800°C	1°C	400～600℃ : 2.0℃ 600～800℃ : 1.5℃ 800～1800℃: 1.1℃
热电阻 RTD	PT100	-200.0°C～850.0°C	0.1°C	-200～0℃ : 0.3℃ 0～400℃ : 0.5℃ 400～850℃ : 0.8℃	Pt100-385温标 Pt100、Cu50为±1mA激励电流 Pt1000为±0.1mA激励电流精度中不包含引线电阻
	PT1000	-200°C～630°C		-200～100℃: 0.22℃ 100～300℃ : 0.3℃ 300～630℃ : 0.4℃
	Cu50	-50.0°C～150.0°C		-50～150℃ : 0.6℃
频率FREQ	100Hz	1.00Hz～110.00Hz	0.1Hz	±2个字	1～11 Vp-p方波电平精度±10％ 50%占空比负载>100KΩ
	1KHz	0.100KHz～1.100KHz	1Hz
	10KHz	1.0KHz～11.0KHz	0.1KHz
	100KHz	1KHz～110KHz	1KHz
脉冲PULSE	100Hz	10～100000cycles	1cyc	±2个字	1～11 Vp-p方波电平精度±10％ 50%占空比负载>100KΩ
	1KHz
	10KHz
	100KHz
开关量 SWITCH	100Hz		0.1Hz	±2个字	场效应管开关槜大开关电流电压/电流：+28 V/50mA
	1KHz		1Hz
	10KHz		0.1KHz
	100KHz		1KHz
回路电源 LOOP	24V			±10%	最大输出电流约25mA 有短路保护
压力PRESS	2.49KPa ～ 70MPa			0.025%量程参考精度 0.05%量程整体精度	可配用APM系列32个品种的压力模块，提供了用于差压、表压、真空压力、绝对压力、双压和高压的模块；有关详细技术指标，请参阅相关的压力模块技术资料
