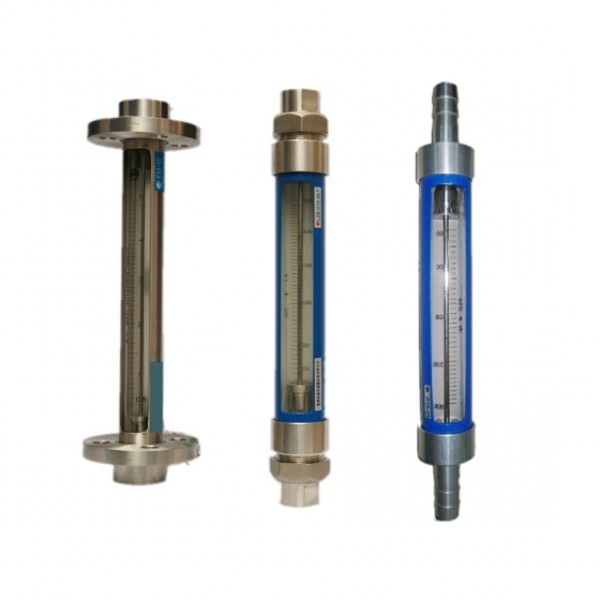

名称:DKS-G/R/F10、20、30型玻璃转子流量计

简介:

G/R/F10、20、30型玻璃转子流量计的连接有管螺纹(G10、20、30型)、软管(R10、20、30型);法兰(F10、20、30型)三种方式。其最大工作压力和最高工作温度均高于原有相同通径的LZB/LZJ系列玻璃转子流量 计产品;分普通型(测量一般无腐蚀流体)和耐腐型(测 量的腐蚀性流体)两种。

  •
    概 述
        G/R/F10、20、30型玻璃转子流量计的连接有管螺纹(G10、20、30型)、软管(R10、20、30型);法兰(F10、20、30型)三种方式。其最大工作压力和最高工作温度均高于原有相同通径的LZB/LZJ系列玻璃转子流量 计产品;分普通型(测量一般无腐蚀流体)和耐腐型(测 量的腐蚀性流体)两种。产品体积小、结构轻巧,外形 美观,维修方便、安全可靠,安装简单。F10、20、30型 法兰可转动,与现场管道法兰孔吻合。
    G/R/F10、20、30型玻璃转子流量计可替代引进成 套设备上的玻转仪表,广泛应用于化工、轻工、制药、 食品、造纸、环保和计量测试、科研等部门,测量单相 非脉动流体(液体或气体)的流量。

    外形及边接尺寸


    单位:mm
    通径 窗口尺寸
    a×b
    G10 R10 F10
    L C 管螺纹 L C D L C D E
    DN15 26×230 408 52 G1/2″ 400 Φ17 Φ43 310 Φ65 Φ95 4-Φ14
    *G3/8″
    *NPT1/2
    DN25 32×230 414 75 G1″ 450 Φ27 Φ60 310 Φ85 Φ115 4-Φ14
    *G3/4″
    *NPT1
    DN40 40×230 424 92 G11/2″ 450 Φ44 Φ78 310 Φ110 Φ145 4-Φ18
    *NPT11/2
    DN50 50×230 426 116 G2″ 450 Φ54 Φ98 310 Φ125 Φ160 4-Φ18
    *NPT2



    单位:mm
    通径 G20 R20 F20
    L D 管螺纹 L D C L D C E
    DN15 375 Φ58 G1/2″ ″ 400 Φ58 Φ17 425 Φ95 Φ65 4-Φ14
    *G3/8
    *NPT1/2
    DN25 375 Φ74 G1″ 450 Φ74 Φ27 425 Φ115 Φ85 4-Φ14
    *G3/4″
    *NPT1
    DN40 375 Φ92 * G11/2 450 Φ92 Φ44 425 Φ145 Φ110 4-Φ18
    NPT11/2
    DN50 375 Φ112 G2″ 450 Φ112 Φ54 425 Φ160 Φ125 4-Φ18
    *NPT2
    注:可加装标尺板



    单位:mm
    通径 窗口尺寸a×b G30 R30 F30
    L C 管螺纹 L C D L C D E
    DN15 28×230 375 52* G1/2″ 400 Φ17 Φ43 310 Φ65 Φ95 4-Φ14
    *G3/8″
    NPT1/2
    DN25 32×230 375 75 G1″ 450 Φ27 Φ60 310 Φ85 Φ115 4-Φ14
    *G3/4″
    *NPT1
    DN40 45×230 375 92 G11/2 ″450 Φ44 Φ78 310 Φ110 Φ145 4-Φ18
    *NPT11/2
    DN50 55×230 375 116 G2″ 450 Φ54 Φ98 310 Φ125 Φ160 4-Φ18
    *NPT2
    注:可加装标尺板
  • 型号规格及技术参数
    通径 DN (mm) 普通型 耐腐型 测量范围 压损(pa) 允许被测流体状态 准确度 等Φ 基
    水(20℃)L/h 空 气(20℃/101325Pa)m3/h 压力(MPa) 温度(℃)
    15 G10/20/30-15
    R10/20/30-15
    F10/20/30-15

    G10/20/30-15F
    R10/20/30-15F
    F10/20/30-15F

    10~100
    16~160
    25~250
    40~400
    63~630
    0.12~1.2
    0.2~2
    0.3~3
    0.5~5
    0.8~8
    1.2~12
    2~20
    1000
    1100
    1200
    1700
    2000
    2500
    3000
    ≤1.0 -20~+120 2.5
    25 G10/20/30-25
    R10/20/30-25
    F10/20/30-25

    G10/20/30-25F
    R10/20/30-25F
    F10/20/30-25F

    63~630
    100~1000
    160~1600
    250~2500
    2~20
    3~30
    5~50
    6~60
    2800
    4000
    5000
    6000
    40 G10/20/30-40
    R10/20/30-40
    F10/20/30-40

    G10/20/30-40F
    R10/20/30-40F
    F10/20/30-40F

    160~1600
    250~2500
    400~4000
    5~50
    8~80
    12~120
    3400
    4000
    5000
    ≤0.9
    50 G10/20/30-50
    R10/20/30-50
    F10/20/30-50

    G10/20/30-50F
    R10/20/30-50F
    F10/20/30-50F

    400~4000
    630~6300
    (1~10)m3/h
    12~120
    20~200
    30~300
    4800
    6500
    8500
    ≤0.7
    注:1、进入流量计流体的压力,液体至少是压损的两倍,气体必须超过5倍压损。
    2、需准确度等基1.5基,请在订单上注明。
    3、耐腐型四氟浮子槜大流量比普通型低益流量等基。
    4、耐腐型衬四氟仅为F10和F30系列,型号为:F10-()FO,F30-()FO

    流量计接触测量流体的零部件材质
    零部件 型 号
    G10 - ( ) G10 - ( )F R10 - ( ) R10 - ( ) F F10 - ( ) F10 - ( )F
    G0 - ( ) G20 - ( )F R20 - ( ) R20 - ( ) F   F20 - ( )F
      G30 - ( )F   R30 - ( ) F   F30 - ( )F
    浮 子 1Cr18Ni9Ti不锈钢 1Cr18Ni9Ti不锈钢 1Cr18Ni9Ti不锈钢
    上、下止档 尼龙 氟塑料 尼龙 氟塑料 尼龙 氟塑料
    密封件 丁腈橡胶 氟橡胶 丁腈橡胶 氟橡胶 丁腈橡胶 氟橡胶
    管螺纹接头 碳钢(镀锌) 1Cr18Ni9Ti不锈钢
    接头座 1Cr18Ni9Ti不锈钢
    软管接头 1Cr18Ni9Ti不锈钢
    法兰接头 1Cr18Ni9Ti不锈钢
    注:需选用其它特殊材质,请另外说明
