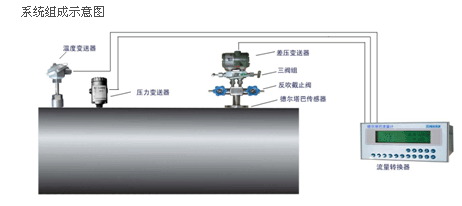

◆ 传感器结构形式 ![](http://98774707.s127.sqnet.cn/pic/201108171313594668937.gif)

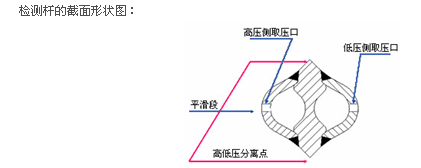

![](/file/83378f5c-6046-49f6-b155-466b25184807.gif)
德尔塔巴流量传感器是基于皮托管测速原理上发展起来的,它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。

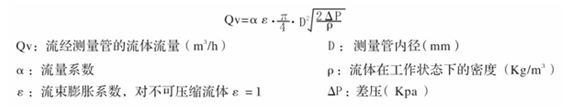

它的流量计算公式为:
![](/file/6a110555-87cd-4b88-805d-4e2d910ffb07.gif)
◆ 德尔塔巴流量传感器结构
![](http://98774707.s127.sqnet.cn/pic/201108171313594668937.gif)
![](/file/fd6a873e-c81f-4efe-bd14-12c07030395f.gif)

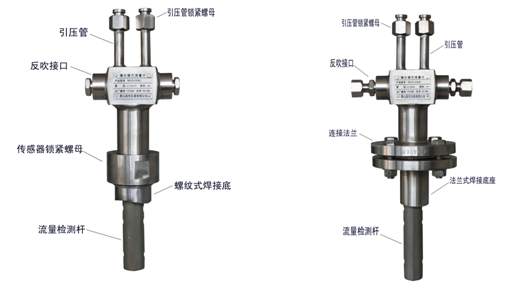

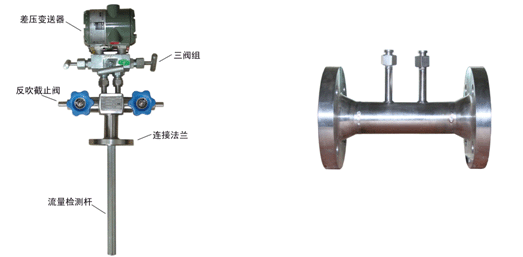

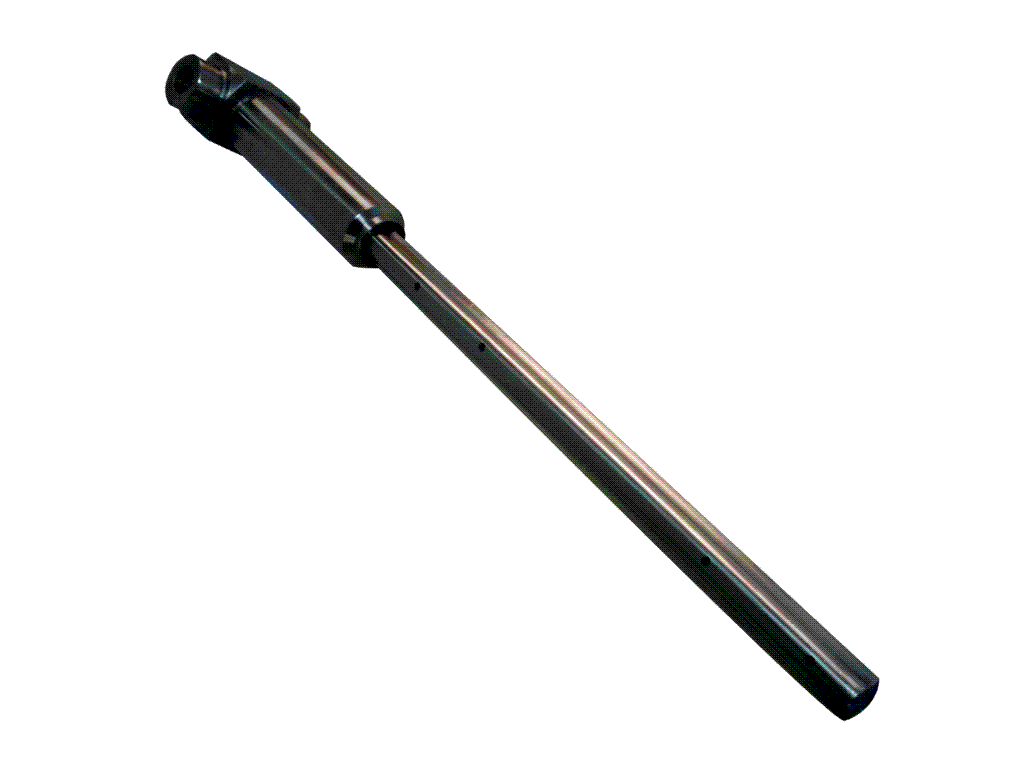

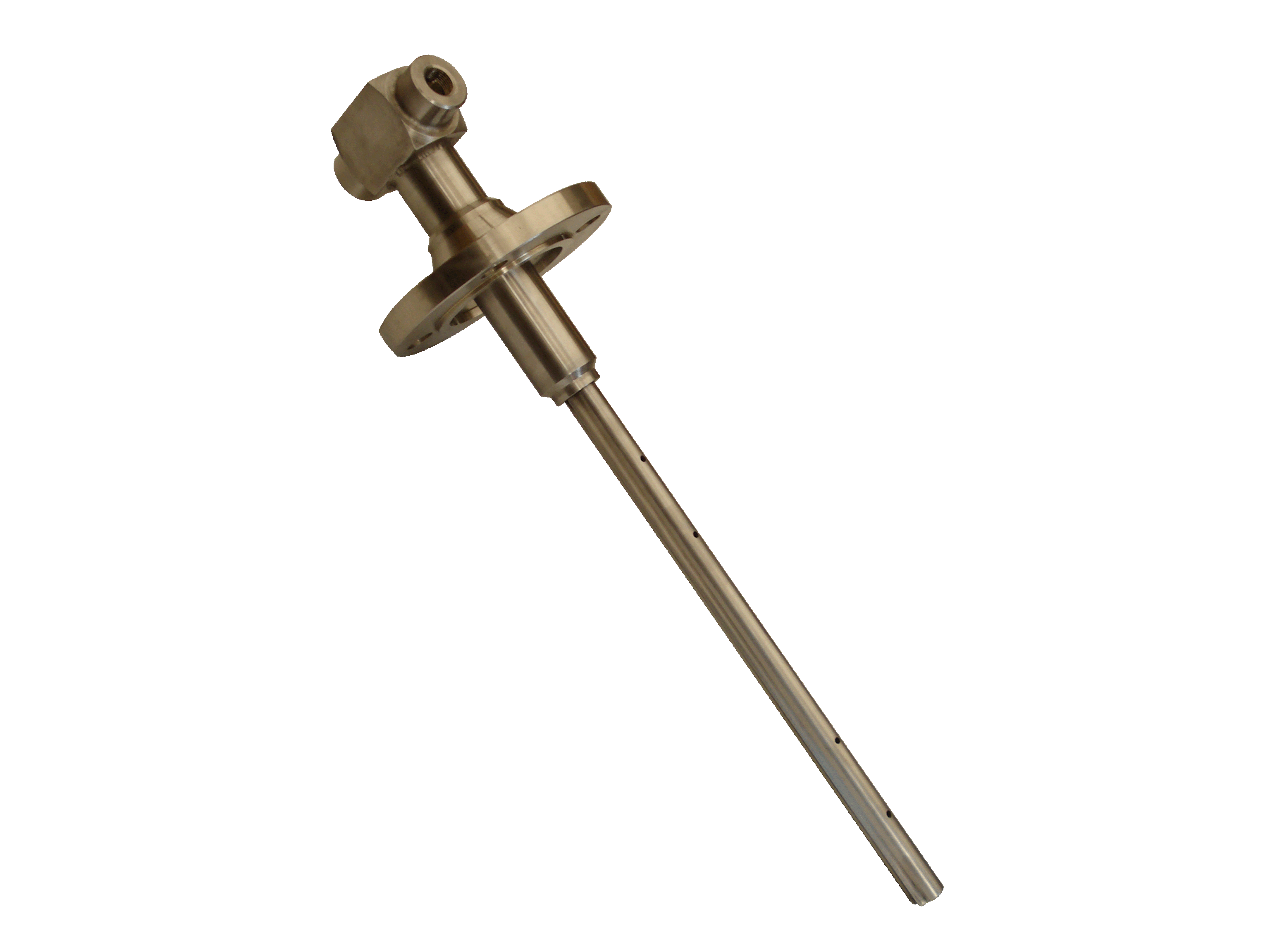

螺纹连接的插入式 (适合DN80—6000mm) 法兰连接的插入式 (适合DN80—6000mm)
![](/file/c4f55682-af80-4fc3-a769-4ba8ddef02ad.gif)

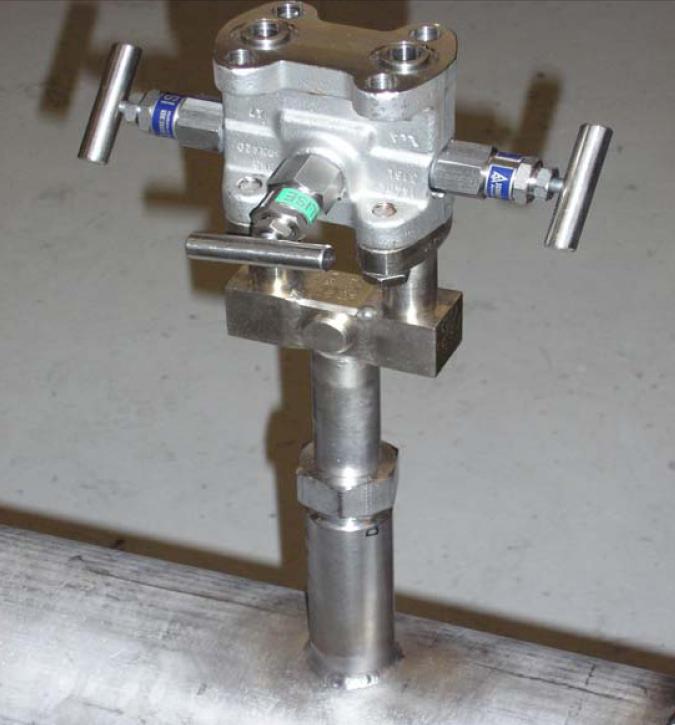

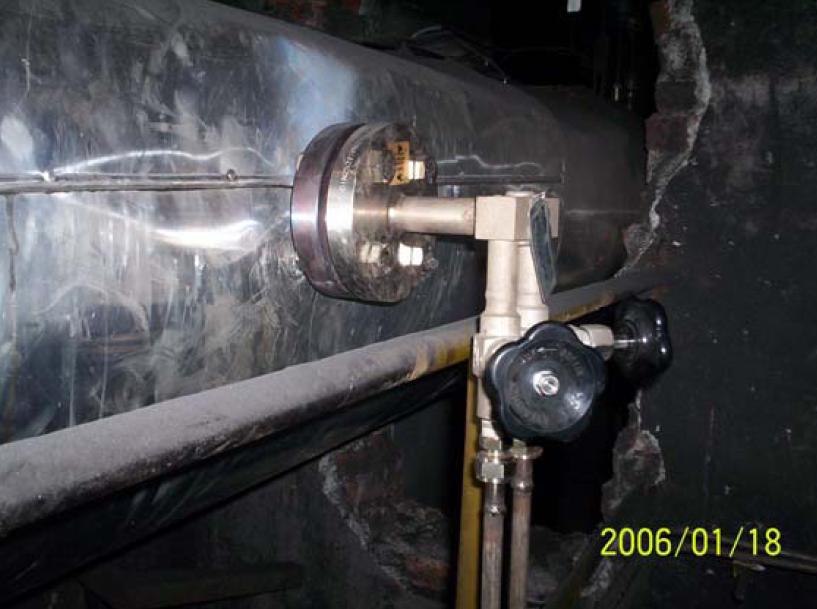

传感器流量变送器益体式结构 法兰连接的管段式
(适合DN80—6000mm) (适合DN25—2000mm)

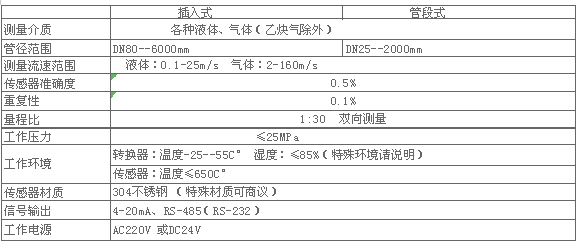

◆ 技术参数 ![](http://98774707.s127.sqnet.cn/pic/201108171313594668937.gif)
![](/file/5a253824-b17a-4d80-8dc7-3b0169dc6e90.gif)
◆ 安装要求
1,安装传感器的测量段应是直的,其上下游直管段长度参照下表所规定的长度。
上游侧阻力件形式
|
上游侧
|
下游侧
|
无整流器
|
有整流器
|
与传感器在同益平面内
|
与传感器不在同益平面内
|
有一个90°弯头或三通
|
7D
|
9D
|
6D
|
3D
|
在同一平面内有两个90°弯头
|
9D
|
14D
|
8D
|
3D
|
在不同一平面内有两个90°弯头
|
19D
|
24D
|
9D
|
4D
|
管道直径改变(收或扩)
|
8D
|
8D
|
8D
|
3D
|
部分开启的闸阀、球阀或其它节流阀
|
24D
|
24D
|
9D
|
4D
|
注:*D为管道公称直径

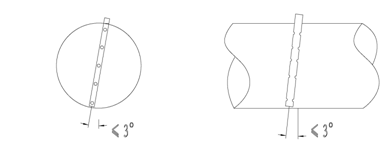

2, 传感器插入位置的角度允许偏差范围
![](/file/1b95a921-90b0-4cce-8da8-c19430162d0d.gif)

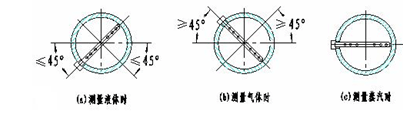

2, 对于垂直管道,传感器可安装在管道水平面沿管道圆周360°的任何位置上,高低压引压管接头应处于同益水平面上。对于水平管道,在测量液体时传感器插入位置应位于管道横截面水平面中心线45°以下的范围内;测量气体时传感器插入位置应位于管道横截面水平面中心线45°以上的范围内;测量蒸汽时传感器应水平插入。
![](/file/dbdebefe-2316-4e14-bda7-3bb471f779f9.gif)
4,各种测量介质安装方法

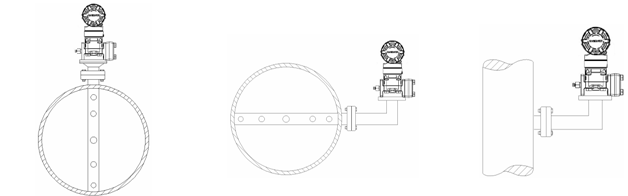

·气体:差压变送器安装位置高于传感器
![](/file/bd2083ce-1231-40fb-a449-176d3cc87003.gif)
水平管道 顶部插入 水平管道 水平插入 垂直管道 水平插入
·液体或蒸汽:差压变送器安装位置低于传感器

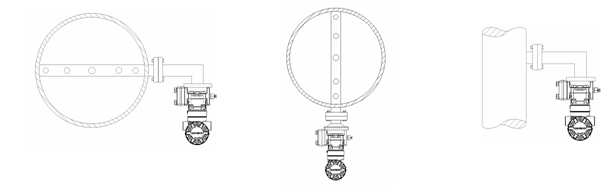

![](/file/addac711-1ee1-49d6-994f-7a10d1e8e0ac.gif)
水平管道 水平插入 水平管道 底部插入 垂直管道 水平插入
5,温度变送器安装
● 温度变送器为两线制4~20mA输出。
● 安装位置应距传感器下游2D~5D。
● 温度变送器与管道垂直或与管道内流体流动方向逆向倾斜安装。
● 管道温度较高时,尽量避开热气流,必要时在管道加装保温层,使变送器的工作环境温度低于60℃。,
6,压力变送器安装
● 压力变送器为两线制4~20mA输出。
● 安装位置应距传感器小于2D。
● 测量介质为液体、气体时取压位置应在管道的上半面,测量蒸汽时取压位置在管道的侧面。
● 被测介质温度超过80℃,在截止阀和变送器之间加冷凝弯冷却至80℃以下。
