品牌：德克森仪表

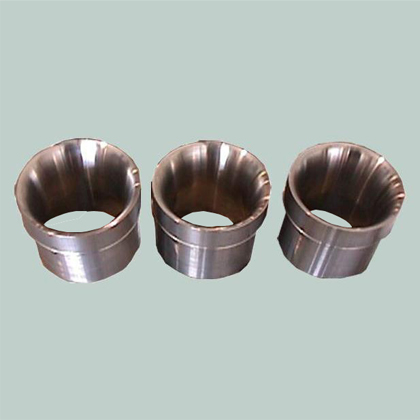

名称：长径喷嘴流量计

简介：

长径喷嘴主要用于电力行业高压或高温高压场合，主蒸汽、主给水或减温水均采用此典型设计，它具有量程比宽、耐冲击、压力损失小、使用寿命长、测量范围大、测量精度等特点。

  •
    概述
        DKS-CJ长径喷嘴流量计主要用于电力行业高压或高温高压场合，主蒸汽、主给水或减温水均采用此典型设计，它具有量程比宽、耐冲击、压力损失小、使用寿命长、测量范围大、测量精度等特点。长径喷嘴按过标GB/T2624-93进行设计制造，按JJG640-94进行检定。无需实流标定。
    适用范围
        1、公称直径：50mm≤DN≤630mm
        2、公称压力：PN≤32MPa
        3、孔径比：0.2≤β≤0.8
        4、雷诺数范围：10000≤ReD≤1×10 7
        5、精度：0.5基，１基
  •
    结构形式
        长径喷嘴由入口收缩部分A、圆筒形喉部B和下游端平面C组成，其取压方式采用D-D/2取压。

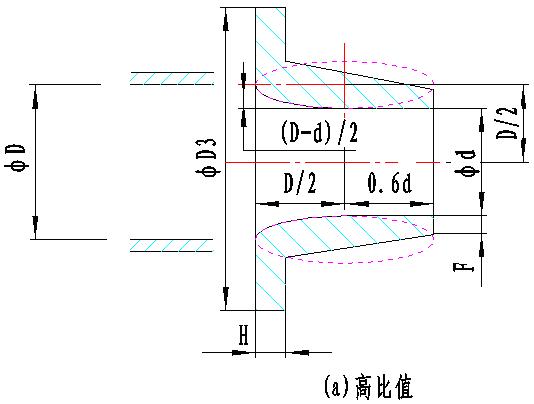

        长径喷嘴有两种形式：高比值喷嘴0.25≤β≤0.8

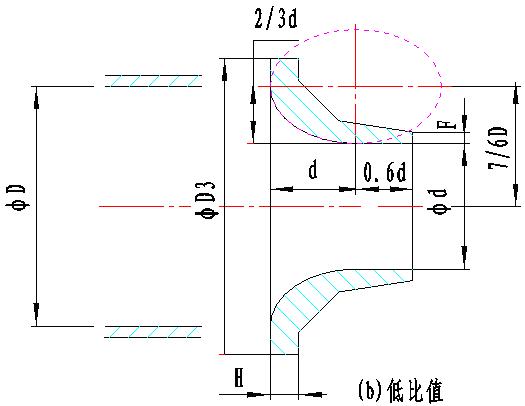

                            低比值喷嘴0.25≤β≤0.5
        当β值介于0.25和0.5之间时，可采用任意一种结构形式的长径喷嘴，具体结构形式见下图


  •
