测量原理

热电偶是一种感温元件,是一种一次仪表,热电偶直接测量温度。由2种不同成分材质的导体组成的闭合回路,因为材质不同,不同的电子密度产生电子扩散,稳定平衡后就产生了电势。当两端存在梯度温度时,回路中就会有电流产生,产生热电动势,温度差越大,电流就会越大。测得热电动势之后即可知道温度值。热电偶实际上是一种能量转换器,将热能转换成电能。

热电偶的技术优势:热电偶测温范围宽,性能比较稳定;测量精度高,热电偶与被测对象直接接触,不受中间介质的影响;热响应时间快,热电偶对温度变化反应灵敏;测量范围大,热电偶从 -40~+ 1600℃ 均可连续测温;热电偶性能可靠, 机械强度好。使用寿命长,安装方便。

应用指南
热电偶在化工炼油等生产过程中广泛使用。时间常数小的适宜在结构复杂的装置上安装铠装热电偶;合成塔中不同位置测温的用多点式热电偶;用于测量表面温度的时间常数小反应速度快的用薄膜热电偶。热电偶广泛用于各种行业各种管道或罐体的过程温度检测。
产品列表
  • DKS-AWT系列铝液(水)测温热电偶 标准WRN-120、WRN-520 型热电偶的改进版,配置了具有搪瓷涂层的高碳铁合金热电偶保护套管,能直接浸入铝液快速测量铝液温度,具有良好的耐腐蚀和抗热冲击性能

  • 铠装热电偶 通常和显示仪表、记录仪表等配套使用。直接测量各种生产过程中的0~1300℃范围内液体、蒸汽和气体介质以及固体表面温度。

  • 微细铠装热电偶 可以直接测量名种生产过程中从 0~800℃范围内的液体、蒸汽和气体介质以及固体表面的温度。

  • 圆接插式热电偶

  • 扁接插式铠装热电偶

  • 补偿导线式铠装热电偶

  • 多点热电偶 适用于生产现场存在温度梯度不显著,须同时测量多个位置或位置的多处测量。广泛应用于大化肥合成塔、存储罐等装置中

  • 炉壁热电偶 锅炉炉壁热电偶采用铠装热电偶元件,做成电缆状,热接点紧固在带有不同曲面的不锈钢导热上,可用于锅炉炉壁、管壁及其它圆柱体表面测温。

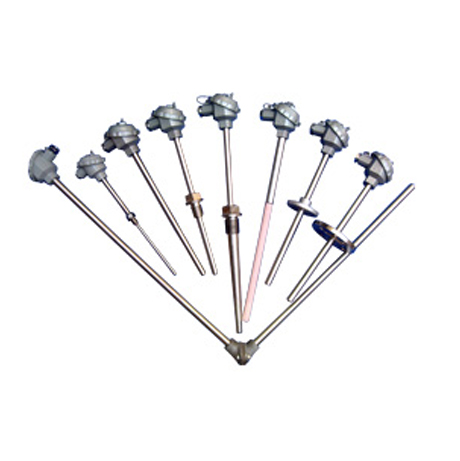

  • 装配式热电偶 通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中0~1300℃范围内的液体、蒸汽和气体介质以及固体表面温度。

  • 电站热电偶 专业针对电站设计,可以满足30万、60万千瓦等发电机组及辅机测温需要。直接测量各种生产过程中的-100℃~800℃范围内液体、蒸汽和气体介质以及固体表面温度。

  • 热套热电偶 适合于蒸汽管道、锅炉及其他对温度、压力、流速有所要求的场合。

  • 轴承热电偶 适合于电厂带有轴承设备的轴承及其它须防震场合测温。

  • 石油化工热电偶 专业针对石油化工部门设计,可以直接测量-40℃-1600℃范围内液体、蒸汽和气体介质以及固体表面测温。

  • 耐磨切断热电偶 耐磨切断热电偶 通过在耐磨头喷焊Ni+Wc35,使钢的硬度提高。适用于生产现场存在高耐磨固体颗粒或流体,当保护管损坏时可切断电偶,是炼油厂催化裂化不可缺少的测温装置。

  • 炉管刀刃热电偶 采用刀刃式接头直接焊接于炉管表面,适用于石油工业炉管、塔壁表面温度测量。是炼油厂分镏塔必备测温装置。

  • 多点隔爆热电偶 适用于生产现场存在易燃易爆化合物,须同时测量多个位置或位置的多处测量。广泛应用于石油化工精馏塔装置中。

  • 裂解炉专用热电偶 热电偶保护管采用特殊结构,使之紧贴于裂解炉管内侧,同时又不影响物料流动。适合于乙稀生产过程中裂解炉温度测量与控制。

  • 炉顶热电偶 适合于电厂锅炉炉顶及其它须远距离、高压测温场合。

  • 高温盐浴炉专用热电偶 高温盐浴炉专用热电偶,主要用于机械行业等高温及中温盐浴炉的连续测温。该产品耐高温熔盐腐蚀及热冲击,可靠性高,使用寿命长,自83年获机械部科技二等奖后现已推广到全过各地。本公司还有中温盐浴炉专用热电偶,使用寿命效果也很好。

  • 高温防腐热电偶 采用新型离腐材料,外包覆聚四氟乙烯F46,适用于石油化工各种腐蚀介质中测温。是氯碱行业的专用测温仪表。

  • 微型热电偶 适用于狭小场所的温度测量与控制。是纺织、绦纶等行业业不可缺少的温度测量装置。

  • 压簧式固定热电偶 采用弹性压紧装置,使测量端紧贴被测物表面。适用于塑料,轻纺及食品等行业测量。

  • 直角弯头热电偶 适用于生产现场存在高温和有害气体对热电偶接线盒有影响,或不宜直接水平及垂直安装场合。

  • 防爆热电偶 通常和显示仪表、记录仪表等配套使用。直接测量生产现场存在碳氢化合物等爆炸的0~1300℃范围内液体、蒸汽和气体介质以及固体表面温度。

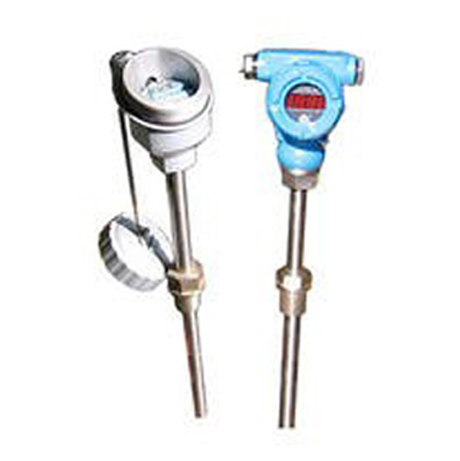

  • 带温度变送器防爆热电偶 通常和显示仪表、记录仪表、电子计算机等配套使用,输出4~20mA。直接测量各种生产过程中的-40℃~1600℃范围内液体、蒸汽和气体介质以及固体表面温度。

  • 吹气热电偶 吹气型热电偶的结构原理是在感温元件和外保护管之间构成益定的气炉,在气路中通入一定的惰性气体,以排除或减少热电偶在高温、高压条件下还原气体的渗入,增加了吹气型热电偶的吸气特性,从而延长了热电偶使用寿命。是30万吨合成氨装置中不可缺少的测温装置。

  • 耐磨阻漏热电偶 在热电偶内部采用卡死偶丝,彻底防止漏油或漏气。适用于生产现场存在高耐磨固体颗粒或流体,是炼油厂不可缺少的测温装置。

  • 铂铑(高温贵金属)热电偶 适用于各种生产过程中高温场合,广泛应用于玻璃及陶瓷及工业盐浴炉等测温。

  • 小铂铑热电偶 作为测量温度的传感器,通常与显示仪表、记录仪表或计算机等配套使用。可以直接测量各种生产过程中气体、液体、溶体及固体表面的温度。

  • 高温高压热电偶 适合于石油、化工等生产过程中的高温高压场所的温度测量与控制。是炼油厂、高压聚乙烯等不可缺少的温度装置。

  • 耐磨热电偶 适合于电厂球磨机及磨煤机、水泥窑头、窑层等对保护管磨损严重的场合。

  • DKS-NKWRN系列垃圾焚烧炉专用热电偶 适用于各种高温、强腐蚀气体介质。工作温度0~1200℃,槜高温度可达1300℃。
