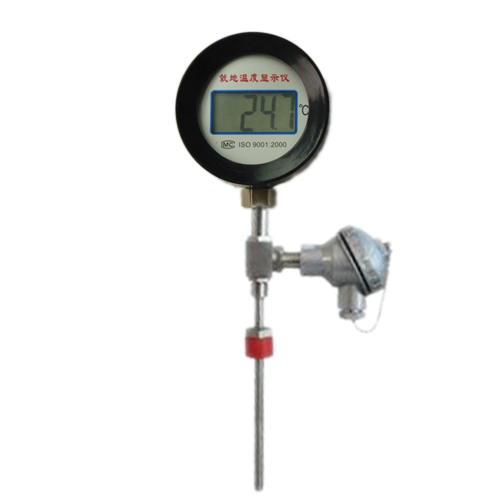

4、主要技术参数
产品执行标准
IEC584 IEC751 IEC1515 JB/T5518-91 JB/T7391-94
5、测温范围及允差
1）热电阻测温范围及允差
|
型号
|
分度号
|
测温范围
|
精度等基
|
允许偏差
|
|
WZPB
|
Pt100
|
-200℃~+500℃
|
A基
B基
|
±(0.15+0.002t)
±(0.30+0.005t)
|
|
WZCB
|
Cu50 Cu100
|
-50℃~+100℃
|
---
|
±(0.30+0.006t)
|
2）热电偶测温范围及允差
|
型号
|
分度号
|
允差等基
|
|
Ⅰ
|
Ⅱ
|
|
允差值
|
测温范围
|
允差值
|
测温范围
|
|
WRNB
|
K
|
±1.5℃
|
-40℃~+375℃
|
±2.5℃
|
-40℃~+333℃
|
|
±0.004t
|
375℃~1000℃
|
±0.0075t
|
333℃~1200℃
|
|
WRMB
|
N
|
±1.5℃
|
-40℃~+375℃
|
±2.5℃
|
-40℃~+333℃
|
|
±0.004t
|
375℃~1000℃
|
±0.0075t
|
333℃~1200℃
|
|
WREB
|
E
|
±1.5℃
|
-40℃~+375℃
|
±2.5℃
|
-40℃~+333℃
|
|
±0.004t
|
375℃~1000℃
|
±0.004t
|
333℃~900℃
|
|
WRFB
|
J
|
±1.5℃
|
-40℃~+375℃
|
±2.5℃
|
-40℃~+333℃
|
|
±0.004t
|
375℃~1000℃
|
±0.004t
|
333℃~750℃
|
|
WRCB
|
T
|
±0.5℃
|
-40℃~+125℃
|
±1.5℃
|
-40℃~+333℃
|
|
±0.004t
|
125℃~350℃
|
±0.0075t
|
333℃~350℃
|
| |
|
|
|
|
|
|
6、输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100
7、输出方法： 二线制
8、精度等级：
温度变送器精度等基：0.1 0.2 0.5
显示器精度等基：模拟指示式2.5基;数字显示式0.5基.
9、供电电源：24V.DC±10℅
10、防护等基：IP65
11、防爆等基：
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本质安全型：iaⅡCT6
12、绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.
13、热响应时间：
当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；
14、基本误差：
仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
15、工作环境：
安装场所等基 温 度 ℃ 相 对 湿 度 ％ 大气压力KPa
Cx1 -25-+55 5-95 86-106 Cx2 -25-+70 Cx3 -40-+80
16、取证一览表:
防 爆 基 别 防 爆 证 号 认 证 机 构
dⅡBT4 GYB97151 NEPSI
dⅡBT4 GYB97152 NEPSI
dⅡCT4 GYB97203 NEPSI
dⅡCT4 GYB97204 NEPSI
iaⅡCTT6 GYB99412 NEPSI
iaⅡCTT6 GYB99413 NEPSI
(注：NEPSI防爆认证系国家基仪器仪器仪表防爆安全监督检验站)
W （温度仪表）
R-热电偶 Z-热电阻
M镍铬硅-镍硅 N镍铬-镍硅 E镍铬-铜镍 F铁-铜镍 C铜-铜镍 // P铂 C铜
B（ 温度变送器）
1-无固定装置2-固定螺纹3-活动法兰4-固定法兰
5-活络管接头式6-固定螺纹锥形式7-直形管接头式
2防喷式（接线盒形式）4防爆式
0- φ16， 1-φ20，2-φ16高铝质管，3-φ20高铝质管
