品牌:德克森仪表

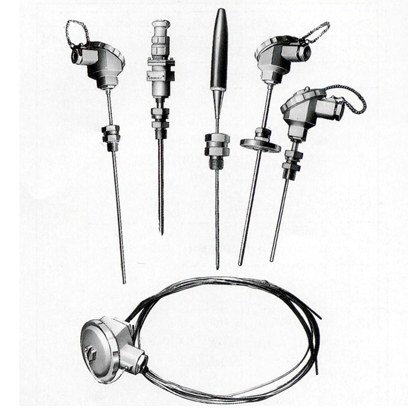

名称:铠装热电阻

简介:

通常和显示仪表、记录仪表等配套使用。直接精确测量各种生产过程中的-200~500℃范围内液体、蒸汽和气体介质以及固体表面温度。

  • 应用

    铠装热电阻通常和显示仪表、记录仪表等配套使用。直接精确测量各种生产过程中的-200500范围内液体、蒸汽和气体介质以及固体表面温度。

    特点

      ●热响应时间少,减小动态误差;
      ●
    直径小、长度不受限制;
      ●
    测量精确度高;
      ●
    进口薄膜电阻元件,性能可靠稳定。

    工作原理

        铠装热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,工作仪表便显示出电阻所对应的温度值。

  • 主要技术参数



        IEC751     IEC1515     JB/T86231997     JB/T86221997
      ●
    铠装热电阻保护带直径及材料



    引线形式

    套管直径

    套管材质

    Pt100

    单支式

    Φ2

    1Cr18Ni9Ti

    Φ3

    Φ4

    Φ5

    Φ6

    Φ8

    双支式

    Φ3

    Φ4

    Φ5

    Φ6

    Φ8



      ●测温范围及允差



    型号

    分度号

    测温范围

    精度等基

    允差

    WZPK

    Pt100

    -200+500

    A

    ±(0.15+0.002|t|)

    B

    ±(0.30+0.005|t|)

        注:t为感温元件实测温度绝对值
      ●
    常温绝缘电阻

    热电阻在环境温度为1535,相对湿度不大于80%,试验电压为10100V(直流)电基与外套管之间的绝缘电阻≥100MΩ
      ●
    热响应时间

    套管直径

    热响时间τ0.5S

    Φ3

    ≤3

    Φ4

    ≤5

    Φ5

    ≤6

    Φ6

    ≤8

    Φ8

    ≤10

  •

    型号及规格



    W

    温度仪表





    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |

    Z

    热电阻





    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |

    P

    感温元件材料





    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |

    K

    铠装式

    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |



    铂热电阻元件


    2

    单支
    双支

    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |

    安装固定形式

    1
    2
    3
    4
    5

    无固定装置
    固定卡套螺纹
    活动卡套螺纹
    固定卡套法兰
    活动卡套法兰

    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |
    |

    接线盒形式

    2
    3
    6
    7
    9

    防喷式
    防水式
    圆接插式
    扁接插式
    补偿导线式

    |
    |
    |
    |
    |
    |
    |
    |
    |
    |

    保护管直径

    3
    4
    5
    6
    8

    Φ3
    Φ4
    Φ5
    Φ6
    Φ8

    |
    |
    |











    W

    Z

    P

    K

    2  -

    2

    3

    4



    典型型号示例
