品牌:德克森仪表

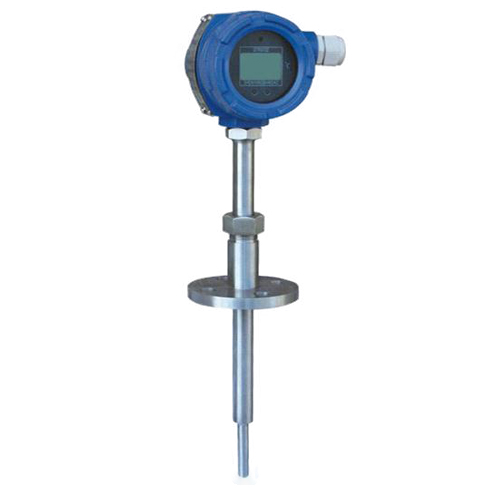

名称:DKS-WZPBT隔爆型一体化温度变送器

简介:

广泛用于石油、化工、冶金、电站、轻工等部门,与调节器、记录仪表、计算机等配套使用,组成各种测量控制系统。

  •
    一、概述
       DKS-WZPBT隔爆型一体化温度变送器(以下简称温度变送器)由温度传感器和信号转换器组成、信号转换器安装在温度传感器的冷端接线盒内,把温度传感器检测到的电压、电阻信号直接转换成4~20mA电流输出。结构简单,安装、使用、维修方便,是新一代温度检测、控制仪表,深受广大设计人员和用户的欢迎。目前已广泛用于石油、化工、冶金、电站、轻工等部门,与调节器、记录仪表、计算机等配套使用,组成各种测量控制系统。
        该温度变送器按温度传感器不同,分为热电偶和热电阻两种系列,在每种系列中,根据使用场合的的不同分为隔爆型和普通型,根据输出功能的不同,分为带现场显示和不带现场显示。用户可根据使用场合和配套仪表的要求选择适当的规格型号。
    隔爆型温度变送器经国家级仪器仪表防爆安全监督检验站测试合格,可在爆炸性气体环境中使用。
    二、主要特点
        1. 二线制传送。信号转换器供电的两根导线同时也传送输出信号。
        2. 输出恒流信号(4~20mA)。抗干扰能力强、远传性能好。
        3. 信号转换器用环氧树脂封装成模块,具有抗震动、耐腐蚀、防潮湿等优点,可用于条件较差的场所。
        4. 热电偶的毫伏信号经信号转换器直接转换成4~20mA电流输出、用普通电缆线传送信号,可省去价格昂贵的补偿导线。
        5. 带现场显示的温度变送器既输出4~20mA的电流信号,又能在测温现场读到实测温度,给操作人员带来很大方便。
  •

    三、主要技术指标
        供电电压:13~30V,DC
        负载电阻:0~850Ω
        输出信号:4~20mA
        基本误差:±0.2%,±0.5%
        显示方式:  位液晶显示
        使用环境温度:-20~70℃
        环境温度影响:0.25%/10℃
        冷端补偿误差:0.5%/10℃
        防爆标志:dⅡBT4
        防护等级:IP54

    四、型号及规格(下载变送器选型样本)
    五、系统连接

        一般电源电压Vs选用24V,负载电阻RL选用250Ω,这样当回路中通过4~20mA电流时,RL上的电压降为1~5V。如果Vs和RL选用别的数值,那么RL值不能超过由公式RL =  计算得到的数值。
    六、外形尺寸及安装
     1. 普通型一体化温度变送器(热电偶、热电阻)


     2. 隔爆型一体化温度变送器(热电偶、热电阻)


    七、防爆特性
    1. 防爆标志:dIIBT4

    2. 使用场所

       可用于含有爆炸性气体混合物的环境,且其爆炸等基不高于II类B基(包括II类A基II类B基),自燃温度不低于T4(包括T1、T2、T3、T4)的场所。
