品牌:德克森仪表

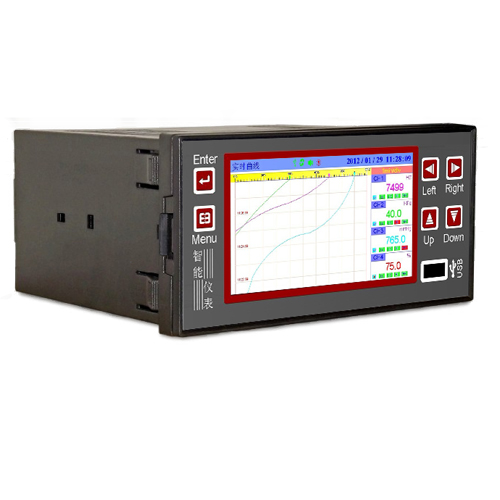

名称:DKS-R6000无纸记录仪

简介:

显示 屏幕: 4.3英寸真彩TFT LCD(480*272点阵)精度: 实时显示:±0.2% F.S. 追忆精度:±0.2% F.S. (注:热电偶应去掉冷端误差)处理器 采用高性能的ARM Cortex-M3 32位的RISC内核,可同时实现多路信号采集、记录、显示和多路报警 存储模块 采用大容量并行NAND FLASH闪存芯片存贮历史数据,采用串行FRAM存储芯片存贮系统配置参数等关键信息


  • DKS-R6000无纸记录仪

    显示 屏幕 4.3英寸真彩TFT LCD480*272点阵)精度: 实时显示:±0.2% F.S. 追忆精度:±0.2% F.S.

    (注:热电偶应去掉冷端误差)。


    处理器:
     采用高性能的ARM Cortex-M3 32位的RISC内核,可同时实现多路信号采集、记录、显示和多路报警 存储模块

    采用大容量并行NAND FLASH闪存芯片存贮历史数据,采用串行FRAM存储芯片存贮系统配置参数等关键信息 。


    数据转存 数据备份和转存
    :支持USB 1.1 2.0 优盘,支持1G16GU盘进行数据转存,兼容性强,可兼容市面上绝

    大多数的U盘(推荐使用工业版优盘) 。


    输入功能 输入规格
    :全隔离
    多种输入,最大支持4路模拟量输入+1路频率输入 。

  •

    显示





    屏幕: 4.3英寸真彩TFT LCD480*272点阵)

    精度: 实时显示:±0.2% F.S.

         追忆精度:±0.2% F.S.

    (注:热电偶应去掉冷端误差)

    处理器





        采用高性能的ARM Cortex-M3 32位的RISC内核,可同时实现多路信号采集、记录、显示和多路报警



    存储模块





       采用大容量并行NAND FLASH闪存芯片存贮历史数据,采用串行FRAM存储芯片存贮系统配置参数等关键信息



    输入功能




    输入规格:全隔离多种输入,最大支持4路模拟量输入+1路频率输入

        电压输入:0-5V1-5V0-20mV0-100mV

        电流输入:0-10mA4-20mA,(0-20mA输入需在订货时注明)

        电阻输入:Res

        频率输入:频率信号(PI)(频率范围:0.5-30000HZ;输入信号: 0-10mA0-12V 0-24V4-20mA;其中4-20mA需定制)

        热电阻:PT100Cu50G53Cu100BA1BA2(要求三线电阻平衡,引线电阻<10Ω)

        热电偶:SBKTRENJ

        辐射高温计:F1F2

        钨铼:WRe3-25WRe5-26

        其它输入信号(如开关量输入)或分度号(如PT1000)需在订货时注明



    输出功能





         配电输出:变送器集中配电+24VDC,标准配电≤30mA(最大负载能力可定制),支持多种规格集中配电(如12VDC5VDC配电输出)

         变送输出:最多支持2路通道的4-20mA标准电流变送输出,负载能力750Ω(最大),方便了显示仪表或DCS/PLC的采集,实现了信号的长距离传输

        继电器报警输出:最多支持4路继电器报警输出,触点容量3A@220VAC/1A@30VDC,可组态上上限、上限、下限、下下限报警



    通讯打印





    通讯接口:RS232CRS485,支持Modbus RTU协议,波特率----120024009600192003840057600

    打印接口:RS232C直接连接微型打印机

    记录功能





    记录容量: 64/128/192/248MBFLASH容量可选择);

    记录间隔:1秒至240秒,共分11档:1/2/4/8/12/24/36/60/120/180/240秒可选;

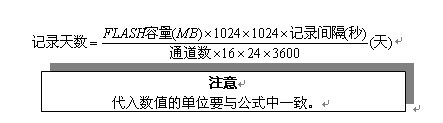

    记录时间:记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关,计算公式如下(代入数值的单位要与公式中益致)

    数据转存





    数据备份和转存:支持USB 1.1 2.0 优盘,支持1G16GU盘进行数据转存,兼容性强,可兼容市面上绝大多数的U盘(推荐使用工业版优盘)



    供电电源





        供电电源:220VAC50HZ交流电源供电,支持24VDC22VDC-32VDC)直流电源供电,支持12VDC11.2VDC-20VDC)直流电源供电(直流供电需在订货时注明)



    保护功能





        断电保护: 内置FLASH存储器保护参数和历史数据,断电后可永久保存

        时钟保护:集成硬件时钟,掉电后也能准确运行

        配电短路保护:配电输出短路时,仪表正常运行



    误差精度



        热电偶冷端补偿误差: ±2



        时钟误差: ±/



    环境因素





    环境温度: 050℃、避免日光直晒

    环境湿度: 085%R.H



    仪表净重





    净重:1.0Kg



    注:技术指标为本系列仪表通用指标,功能配置请以实物为准。
