当前位置:首页 > 无纸记录仪

品牌:德克森仪表

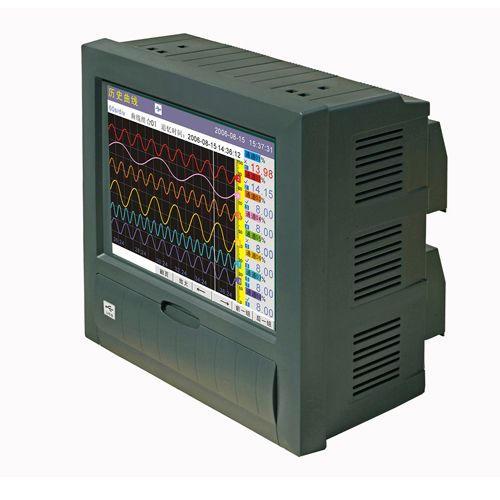

名称:DKS-R8000中长图无纸记录仪

简介:

本产品配置丰富,有蓝屏和彩色两种显示屏。可以接收多种类型的直流电流、电压和电阻信号,实现温度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。

  •
    DKS-R8000中长图无纸记录仪主要功能特点:

    4      无笔、无纸记录,日常维护工作量非常小,运行费用低;

    4      采用高亮度单色或彩色TFT液晶屏,CCFL背光、画面清晰;

    4      采用ARM微处理器,可同时实现16路信号采集、记录、显示和报警;

    4      采用512MB 大容量的FLASH 闪存芯片存贮历史数据,掉电永不丢失数据;

    4      全隔离多种输入,可同时输入多种信号,无需更换模块,通过软件组态即可;

    4      显示工程量数据的数值范围更宽,可显示位数值:-9999~19999

    4      可以组态、显示工程位号,工程单位,有流量累积;

    4      具有闪动报警显示,同时指示各路通道的下下限、下限、上限、上上限报警;24 路继电器报警输出;

    4      可组态8点变送输出,光电隔离,误差小于±0.2% F·S

    4      显示精度高,基本误差为±0.2% F·S

    4      温压补偿,支持补偿信号输入、常数可选,提供多种补偿模型,如过热蒸汽,饱和蒸汽、压力补偿等常用补偿模型;

    4      内置GB2312汉字库,使用全拼输入法输入;

    4      支持外接微型打印机,手动打印数据、曲线,自动定时打印数据,满足用户现场打印的需求;

    4      配备标准USB 接口。历史数据转存快捷方便;

    4      标准串行通讯接口, 带光偶隔离的RS485 RS232C

    4      支持标准ModBus RTU 通讯协议(选配功能),除支持本公司数据管理软件外,还支持MCGS、组态王等流行组态软件;

    4      采用新型开关电源,能在交流电源AC 85V~265V宽电压范围内正常工作;

    4      提供变送器DC 24V隔离配电;

    4      全铝密封外壳,通过EMCIII基,保证仪表在恶劣的环境中正常工作。


  •

    3.1.显示

             10。4寸蓝色LCD或彩色TFT LCD

             数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面

             基本误差小于±0.2%F·S,数字显示范围-9999~19999

             测量分辨力:1/60000,24位AD转换器

             实时曲线记录间隔1~240秒,

             追忆曲线记录间隔从1秒到240秒连续可设。

    3.2 输入信号

    输入信号包括直流电流,直流电压,热电阻,热电偶,远传压力表五类,通过按键输入选择。隔离多种输入,无需跳线器。

         直流电流:(4~20mA,(0~10mA,(0~20mA

    直流电压:(1
    ~5,(0~5

    热电阻:Pt100Cu100Cu50BA1BA2G53

    热电偶:KSRBNEJT

         其它输入信号或分度号需在订货时注明。

    3.3 报警输出及变送输出

             继电器输出:触点容量AC 220V3A,阻性负载

             12点可组态输出,可按通道的各报警点值设定

             可组态8点变送输出,光电隔离,误差小于±0.2% F·S,电流输出负载能力≤450Ω

        电压输出配接设备阻抗:需大于2KΩ

    3.4 外供电源

             DC 24V电源:用于给变送器供电,槜大负载能力200mA

    3.5 通讯打印接口(选配功能)

             光电隔离

             RS232RS485标准,在订货时注明

             通讯速率96001920057600115200通过设定选择

             配套测试软件,提供组态软件和应用软件技术支持

             可选Modbus RTU通讯协议与上位机通讯

    3.6 电源条件

             AC 220V供电的仪表:AC 85~265V,功耗小于25VA

             DC 24V供电的仪表:24V±10%,功耗小于25VA

    注:实际功耗与仪表总通道数有关

    3.7 环境及其他

             工作温度范围:0~50

             储藏温度范围:-20~70

             工作湿度范围:低于85%R.H,无结露

             仪表的重量:最大约2.8Kg
