测量原理
压力液位变送器分为压力式液位计差压式液位计。压力式液位计主要有投入式液位变送器。差压式液位计主要有单法兰差压液位变送器和双法兰差压液位变送器。

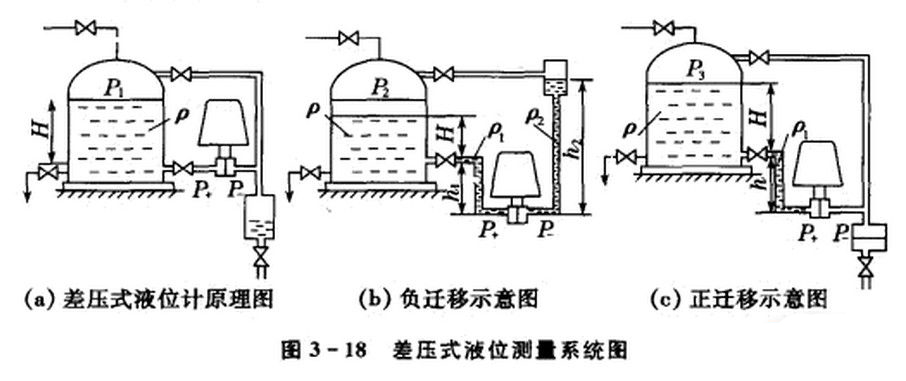

差压式液位计是利用容器内的液位改变时,由液柱产生的静压也相应变化的原理工作的,如图3一18(a)所示。

   对密闭贮槽或反应罐,设底部压力为P,液面上的压力为PS,液位高度为H,则有:
                             P=P3+Hpg                         (3益11)
   式中:p为介质密度,g为重力加速度。
   由式((3一1)可得:
                         △P=P-P3=Hpg                          (3~12)
   通常被测介质的密度是已知的,压差△P与液位高度H成正比,测出压差就知道被测液位高度。
当被测容器敞口时,气相压力为大气压。差压计的负压室通大气即可,此时也可用压力计来测量液位;若容器是密闭的,则需将差压计的负压室与容器的气相相连接。

应用指南
适用于敞口的罐子或者密封的液体容器液、气共存情况下实际液位测量。
