测量原理
   导波雷达物位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。

导波雷达物位计的技术优势：雷达液位计对液体、颗粒及浆料连续物位测量。雷达液位计的测量不受介质变化、温度变化、惰性气体及蒸汽、粉尘、泡沫等的影响。雷达液位计的精度为5mm，量程60米，耐250度高温、40公斤高压，雷达液位计适用于爆炸危险区域。



调频连续波智能雷达物位计是根据调频连续波原理（FMCW)。使用线性调频高频信号，发射频率随益定时间间隔(扫描频率)线性v增加，由于发射频率是随着信号传播的时间变化的，与反射物体距离成比例，由当前发射频率与接收的反射频率的差值获得物位高度。

调频连续波智能雷达物位计的技术优势：调频连续波雷达液位计用于液体或固体的非接触液位变送器 不受电导常数，温度，压力和密度变化影响。调频连续波雷达液位计的精度可达±1mm 测量范围可达100m ，罐底跟踪（TBF）方式用于测量低电导常数介质，法兰温度可达250ºC 介质温度-60ºC—600ºC 压力可达64bar HART，通讯方式PA，FF，RS485 ATEX爆炸测试认证。
应用指南

智能雷达物位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等

智能雷达物位计的优点

  • 雷达物位计是非接触式测量或TDR导波式测量
  • 雷达物位计应用电磁脉冲进行快速测量，精度高，抗干扰能力强
  • 耐腐蚀（探头大多采用316不锈钢或PVDP等材料）
  • 耐压高（40Kg/cm2）
  • 耐温高（200℃）

智能雷达物位计的注意事项

  • 雷达液位计对于安装空间有一定的要求
  • 注意介质的介电常数，并依据介电常数的大小选择适合的型号
产品列表

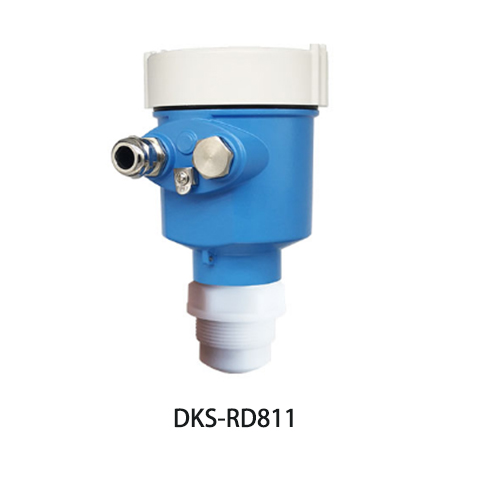

  • DKS-ERD811型雷达微波水位计 应用范围：水池、地坑等简单小量程液位计测量；量程：0-10米；精度：±10mm。

  • 6.8G低频智能雷达物位计ERD801 应用：过程条件简单，腐蚀性的液体。浆料、固体；比如：污水储罐，酸碱储罐，浆料储罐；测量范围：20米。

  • 6.8G低频智能雷达物位计ERD802 应　　用：存储或过程容器腐蚀性的液体、浆料、固体；比如：水液储罐，酸碱储罐，浆料储罐，固体颗粒，小型储油罐；测量范围：20米

  • 6.8G低频智能雷达物位计ERD803 应　　用：适应各种存储容器或过程计量环境，液体、浆料、固体比如：原油、轻油储罐，原煤、粉煤仓位，挥发性液体储罐，焦碳料位，浆料储罐，固体颗粒；测量范围：35米；精　　度：< 0.1%
