品牌:德克森仪表

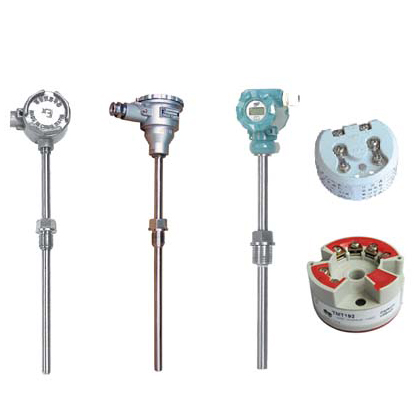

名称:带温度变送器远传防爆热电阻

简介:

通常和显示仪表、记录仪表、电子计算机等配套使用,输出4~20mA。直接测量各种生产过程中的-200℃~500℃范围内液体、蒸汽和气体介质以及固体表面温度。

  •

    应用

    带温度变送器远传防爆热电阻通常和显示仪表、记录仪表、电子计算机等配套使用,输出4~20mA。直接测量各种生产过程中的-200℃~500℃范围内液体、蒸汽和气体介质以及固体表面温度。

    特点

    ●二线制输出4~20mA,抗干扰能力强;
    ●节省补偿导线及安装温度变送器费用;
    ●测量范围大;
    ●冷端温度自动补偿,非线性校正电路。

    工作原理

           隔爆热电阻利用间隙隔爆原理,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰的温度传不到腔外,从而进行测温。热电阻生产的热电势(电阻)经过温度变送器的电桥产生不平衡信号,经放大后转换成为4~20mA的直流电信号给工作仪表,工作仪表便显示出所对应的温度值。

  •

    主要技术参数

    ○产品执行标准
        IEC584
        IEC1515
        IEC751
        JB/T5518-91
        JB/T7391-94
      ○测温范围及允差

    型号
    分度号
    测温范围℃
    精度等基
    允许偏差
    WZPB

    Pt100

    -200~+500

    A基
    ±(0.15+0.002|t|)
    B基
    ±(0.30+0.006|t|)
    WZCB
    Cu50
    Cu100
    -50~+100
    -
    ±(0.30+0.005|t|)



    注:t为感温元件实测温度绝对值



    ○输出信号:4~20mA,负载电阻250Ω,传输导线电阻100Ω。
    ○输出方法:二线制
    ○精度等基:
        ●温度变送器精度等基:0.1;0.2;0.5;
        ●显示器精度:模拟指示2.5基;数字显示1.0基。
    ○供电电源:24V.DC±10%
    ○防护等基:IP65
    ○防爆等基:
                  隔爆形:dIIBT4,dIICT5,dIICT6
                  本质安全形:iaIICT6
    ○绝缘电阻:
        仪表输出接线端子与外壳之间的绝缘电阻应不小于50MΩ。
    ○热响应时间:
        当温度出现阶跃变化时,仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间,通常以τ0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间τ0.5的五分之益时,则用热电偶(阻)热响应时间作为仪表的热响时间;
        当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间τ0.5的二分之益时,则用温度变送器热响应时间作为仪表的热响应时间。
    ○基本误差
        仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
    工作环境
    安装场所等基
    温度℃
    相对湿度%
    大气压KPa
    Cx1
    -25~+55
    5~95


    86~106


    Cx2
    -25~+70
    Cx3
    -40~+80
