品牌:德克森仪表

名称:DKS-UFZ-4型浮标液位计

简介:

适用于石油化工系统中贮有腐蚀性介质的槽、罐;油田、油庫等工业的平底锥盖拱顶容器以及一般企业,民用建筑的水塔(水箱)的液位测量


  • DKS-UFZ-4型浮标液位计是一种简易的液位测量仪表。它适用于石油化工系统中贮有腐蚀性介质的槽、罐;油田、油庫等工业的平底锥盖拱顶容器以及一般企业,民用建筑的水塔(水箱)的液位测量,以解决人工测量液位的困难。
          特点:
    结构牢固,读数直观。 测量范围大 耐腐蚀

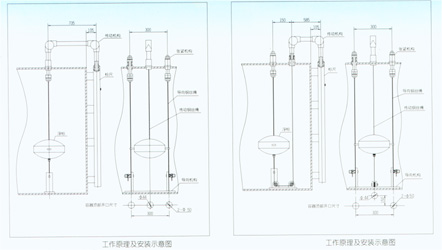

          结构原理:
    液位计是根据力平衡设计的。假设当液位处于某一高度时浮标重量为W,重锤指针重量为W1,浮标浸在液体中所受到的浮力为f,系统磨擦力为F。在平衡状态下:W-F-W2-f=0。当液位上升时,浮力F增大,W。W1和f均不变,上式平衡破坏,重锤指针下滑。直到F力减小到原来的值,新的平衡才建立。如F力一直在增大,即液位一直在上升。则重锤指针一直下滑。反之,液位不降,则重锤指针上升。以此来指示液位的高度。

  • 主要技术参数
    测量范围 0~20米内任意选择
    工作压力 常压或+-20MMH2O
    指示精度 +-20MM
    工作温度 -30~300摄氏度
    介质密度 >=0.6g/平方厘米
    导向钢线安装铅直度 <=+-5
    接液材质 碳钢、不锈钢、聚氯乙烯

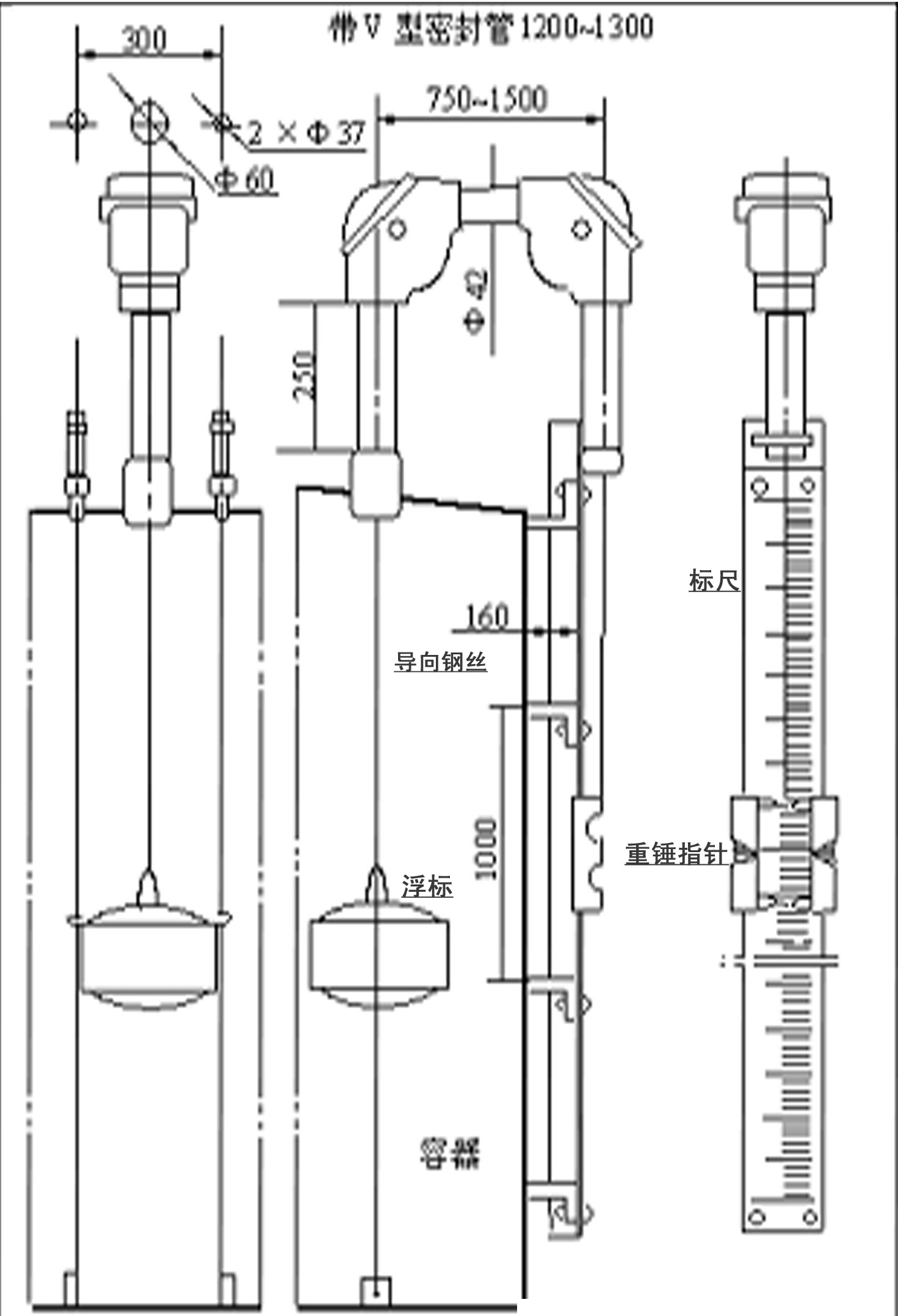

    安装使用须知
          导向钢丝两端需固定并拉紧
          两根导向钢丝相距300mm
          标尺安装应垂直、平滑。
          浮标处在容器底部时,重锤指针应指向“零”位。
          浮标处在液位的满量程时,重锤指针应指向标尺的相应值上。
          液位计出厂为零部件散装,用户自行就地安装,开箱请校对箱单附件是否齐全。

  • 订货须知
          订货单请提供下列数据
          型号规格、测量范围、介质密度、标尺与浮标之间的距离。
