DKS-UHZ57/C侧装式磁翻板液位计
一、概述
侧装式磁翻板液位计是一种新颖的相似于直读式液位计的现场检测仪表，它的主体材质为不锈钢，可取代玻璃管液位计。它利用磁耦合原理，使液体介质和指示器完全隔离，对易燃、易爆和毒性介质液位检测更加准确可靠。该液位计指示清晰，观察方便，就地指示形式有红白翻柱或翻球，浮标跟随三种形式可选。
二、工作原理
液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时带动浮球，并通过与之相连的连杆上、下的永磁钢，经磁耦合传递到现场指示器，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红，白界位处为容器内介质液位的实际高度，从而实现液位指示。
三、技术参数
1.测量精度：±10mm(翻柱)
2.测量范围：300mm~20000mm
3.介质密度：≥0.45g/cm3
4.介质温度：≤0.02Pa.s(介质工作温度下)
5.工作温度：-20℃<t≤+350℃
6.工作压力：1.0,1.6,2.5,4.0MPa
7.连接法兰尺寸：DN20、DN25、DN40、DN50
8.出厂法兰标准：HG20592~20635~2009
9.能承受蒸汽压力：<0.6MPa
10.蒸汽接口尺寸：1/2”外螺纹

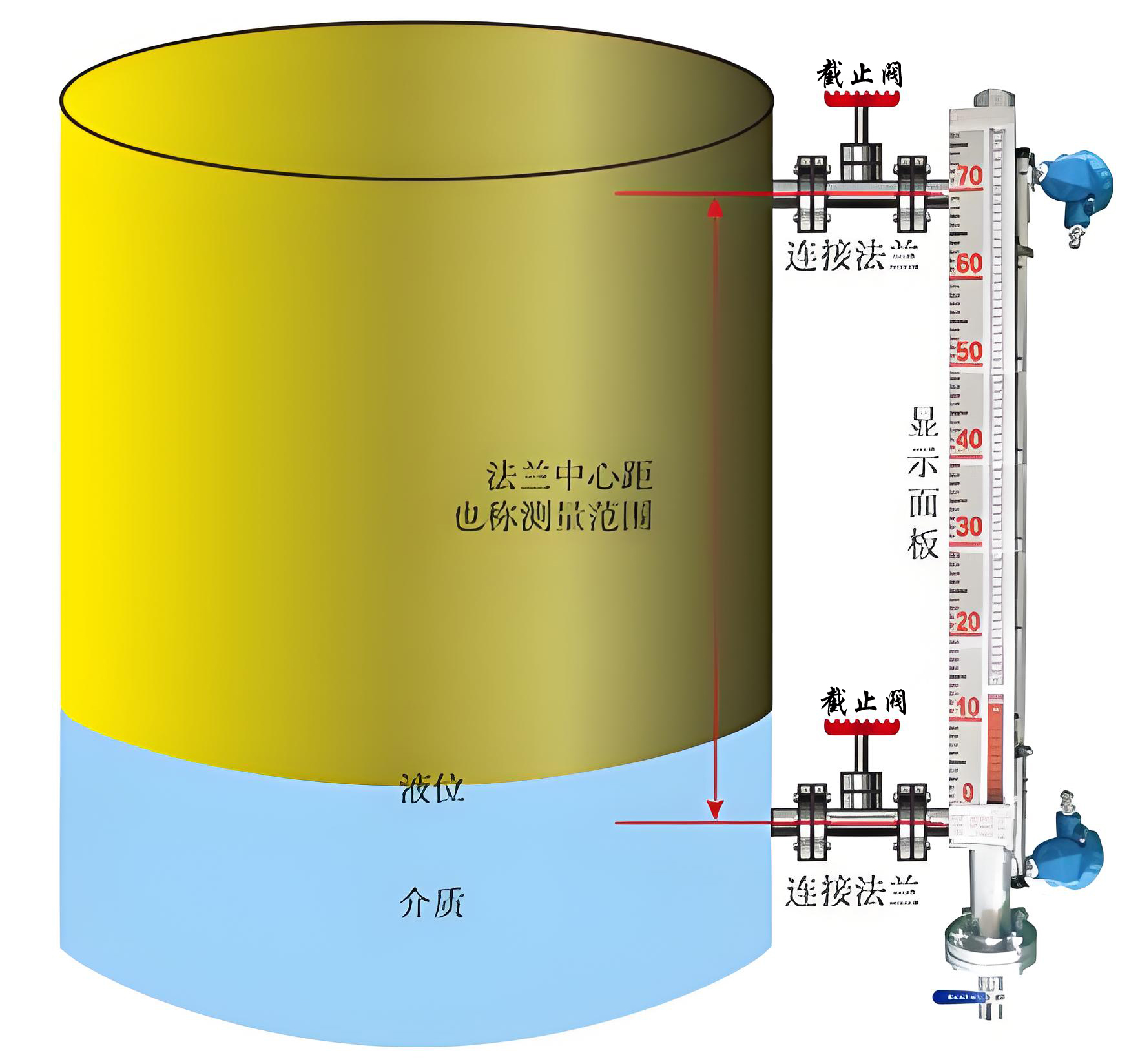

四、结构示意图
