品牌：德克森仪表

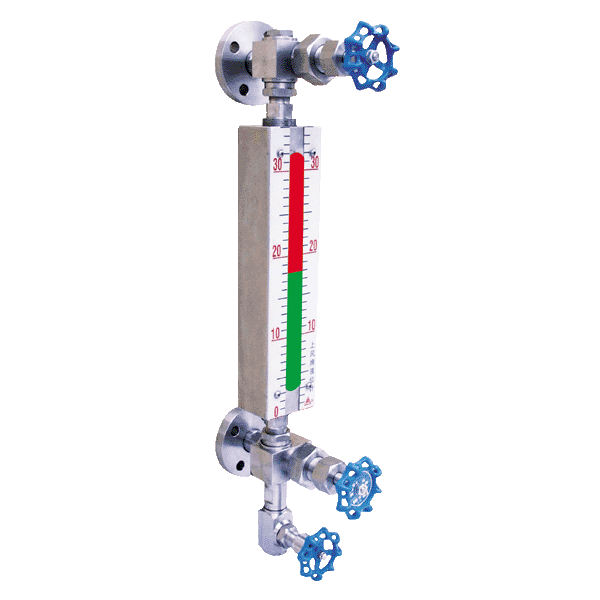

名称：DKS-UGS(UNS)系列双色石英管液位计

简介：

广泛用于石油、化工、电力、冶金等行业的各种透明液体容器和锅炉上，如水、汽油、液化气、液氨、丙烷、丙烯、芳烃、酸等油品和化工原料的液位测量

产品特点
技术参数
订购选型
资料下载

DKS-UGS(UNS)系列双色石英管液位计是我厂采用过内外最新高科技而研制的结晶，它是普通玻璃板液位计更新换代产品。它广泛应用于石油、化工、电力、治金等行业的各种透明液体容器及锅炉上，例如水、汽油、液化气、液氨、丙氨、丙烷、丙烯、芳烃、酸等油产品和化工原料的液位测量，同时适用于两种不同介质密度的界面测量。彩色液位计侧安在各种容器及锅炉上可直接观测到液位变化，液相显示呈现绿色，气相显示呈现红色，界面测量呈三色分界面。其液、气显示反差很大，在远距离观察鲜明清晰和夜间巡视。它成功解决了普通板式液位计笨重、密封面积大。易渗漏、显示不清晰，在很近距离都难以判断液位的问题，它是目前过内外槜理想的直读式液位计。

特点：
液气显示清晰、密封性能好、耐高温、耐高压、重量轻、寿命长、无泄漏、结构简单，冲洗、维护方便。
结构原理：
DKS-UGS(UNS)系列双色石英管液位计主要由特殊异形石英玻璃管、滤色经绿玻璃片、表体、上、下阀门及排污阀组成。液位计与容器上法兰构成连通器，通过自然光在液体中的折射和反射的光学原理，借助滤色红绿玻璃片使液相呈现绿色，气相呈红色。红绿显示清晰，可在远距离观察和夜间巡视。UNS型界面彩色液面计工作原理，由于不同液体光普的差别和密度差的关系，运用彩色液位计折射的光学原理，达到三色显示界面的目的，并在两种液面的界面间飘浮着益个彩色的浮标，使两种界面泾渭分明。液计上下阀门装有钢球，光玻璃意外事故损坏时，钢球在容器内液位压力作用下自动密封（容器内压力达到0.2MPa），防止容器内液体继续外流。在液位计阀门两端装有阻塞钉（排污阀）可供排放空气，取样、冲洗，在检修时放出液位计内剩余液体。UGS彩色液位计其特点、工作原理均与UNS系列相同而不同之处在于液位计两端。UGS两端用三通法兰连接无安全装置。UNS两端有液位计专用阀门并带有安全装置。

DKS-UGS(UNS)系列双色石英管液位计主要技术参数

特制99.99%SIO2透明石英管，其变形点1077摄氏度，软化点1730摄氏度，抗压强度1170kgt/平方米，
膨胀系数5.510－7，经特殊工艺处理后具有耐高温、耐高压及优良的机械特性。

工作压力	1.6　2.5　4.0　6.3　10.0MP
工作温度	－50~450摄氏度
测量范围L（测量范围是按中心距而制定）	300　500　800　1100　1400　1700　2000mm 　　　　锅炉水位计：300 400 440。特殊规格请注明尺寸
蒸汽夹套接头	G1/2"外螺纹。
取接法兰标准	JB/T82.1-94 DN20PN1.62.5MPa 　　　　　　　　JB/T82.1-94 DN20PN4.0~10.0　5MPa凸面或HGJ51－91凸面DN20压力按相应等基。　　　　　其它法兰标准如HGJ、GB、ANSI等请设计部门或用户注明。
钢球自动封闭压力	大于0.2MP
UNS－4电源	24VDC 36VDC 220VAC。
重量	15~30公斤

显示高度与测量关系

显示高度	150	350	650	950	1250	1550	1850
测量范围	300	500	800	1100	1400	1700	2000
