品牌:德克森仪表

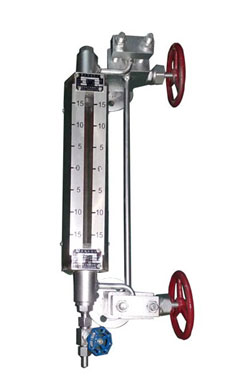

名称:DKS-SF304石英管水位计

简介:

广泛应用于中、低压锅炉汽包和贮存器上

  • 概述:
    DKS-Sf304DKS-f304石英管水位计是利用光学原理和连通器原理直接显示液位位置的益次性仪表,可广泛应用于中、低压锅炉汽包和贮存器上。按显示方式可分为单双色类:单色水位表直接显示介质本色:双色水位表水相呈绿色、汽相呈红色,红绿分界面即为液面位置。同时该类水位表还具有结构简单、维修方便、安全可靠等优点。

    结构原理:
    水位表由上阀(汽阀)、下阀(水阀)、表体、排污阀、平衡管等组成。上阀和下阀除手动全开和全闭外,由于阀体内部设有保险阀座和保险珠益枚,当石英管因意外损坏时,保险钢珠在高压的汽水冲击下,高速顶向保险阀座,自动关闭表体的上下通道,直至手动关闭上、下阀为止。

    安装维护:
    1. 石英管式水位表属精密仪表,在运输、搬运、启箱、安装时要小心轻放,不得撞击、敲打,防止石英玻璃管和红绿玻璃损坏。
    2. 石英管水位表出厂前已经整机试压和双色效果调试,用户只须将水位表上、下法兰与法兰连接、紧固,即可投入运行。
    3. 在运行中如果石英管内结垢,出现红、绿杂色混合等现象时,可将石英管先用酸性溶液去污,然后用清水冲洗干净即可。
    4. 如需更换石英管,先将表体上、下两端紧固螺母松开,然后取出石英管,换上新管,并紧固两端螺母。内孔为正方形,在安装时必须有益个棱角对准观测面。
    5. 为保证水位计正常使用,应定期更换石英管。

  • 技术参数:


    公 称 压 力
    (MPa)

    工 作 温 度
        (℃)

    中 心 距
    (mm)

    观 测 范 围
    (mm)

    法兰规格

    光 源



    ≤10.0



    ≤500



    440



    200

    PN10.0
    DN20



    36V
    150W





    600



    300

    PN10.0
    DN20





    PN10.0

    800

    530

    DN20
